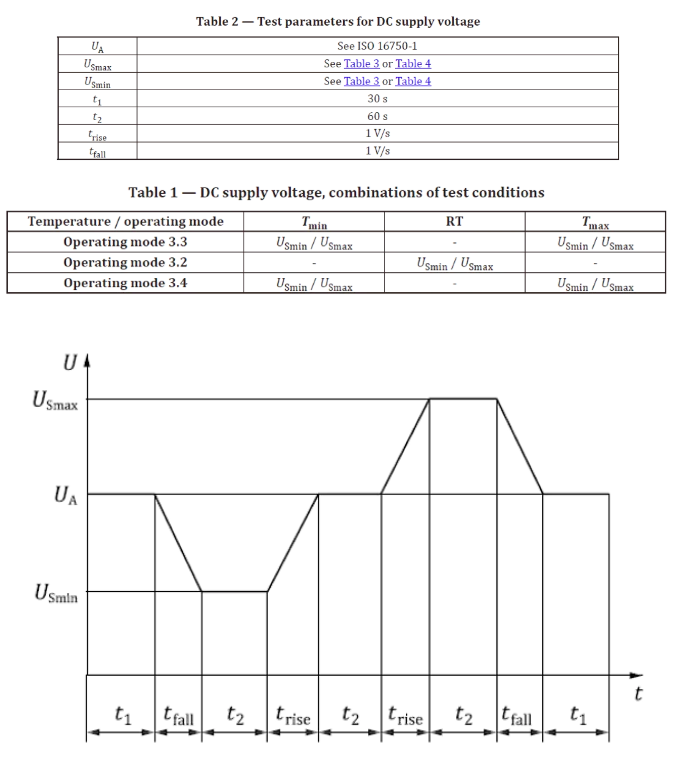

1、直流供电电压
ISO 16750-2: 2012
trise = 1V/s / tfall = 1V/s
▶ 需要精确的压摆率控制能力
▶ 需要样品呈容性负载时的四象限能力
▶ 需要精确的远端补偿能力

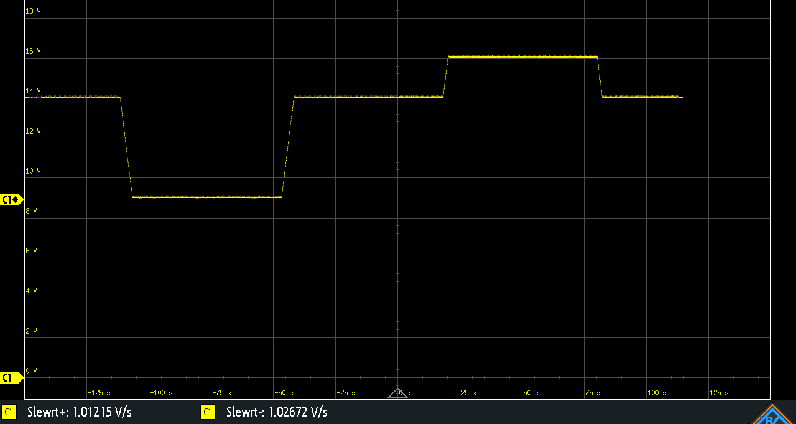

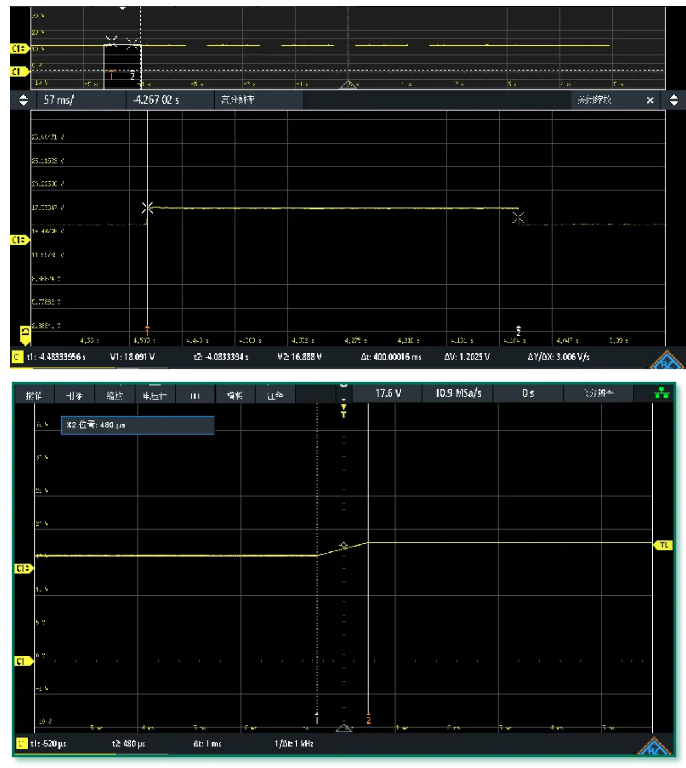

EA-PS403 汽车电子可编程电源实测波形

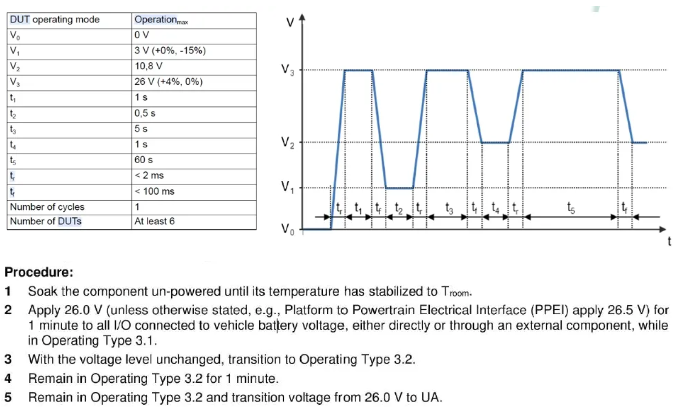

某些主机厂要求:
2、长时过电压
ISO 16750-2: 2012
ISO 16750-2:2023

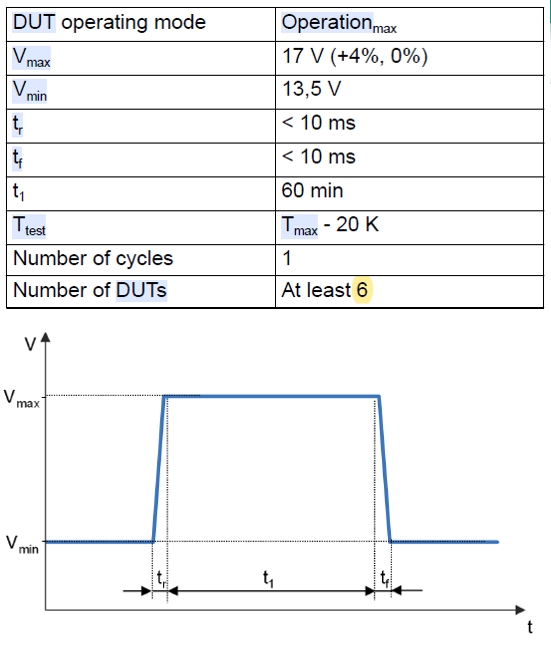

某些主机厂要求:
trise / tfall< 10ms
▶ 需要精确的压摆率控制能力
▶需要样品呈容性负载时的四象限能力
▶需要精确的远端补偿能力
1 V/minute
▶ 需要精确的压摆率控制能力
▶需要精确的远端补偿能力

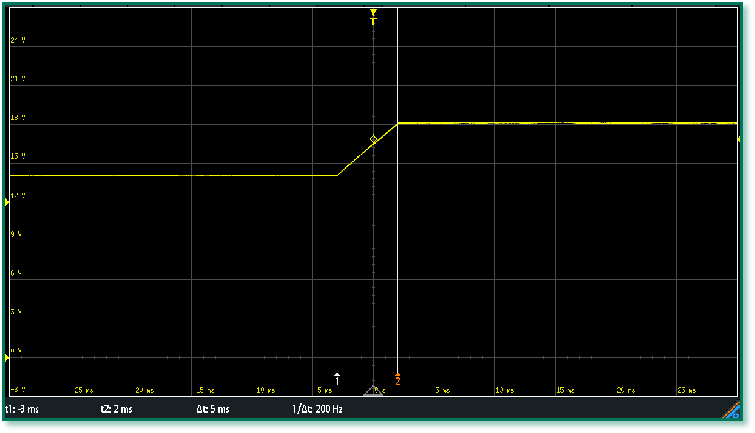

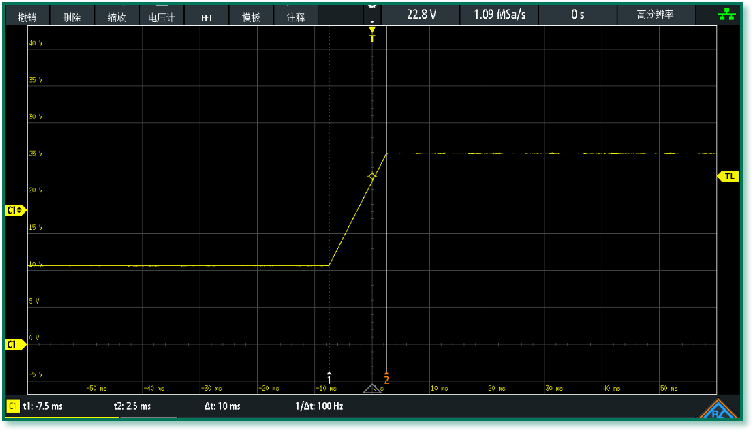

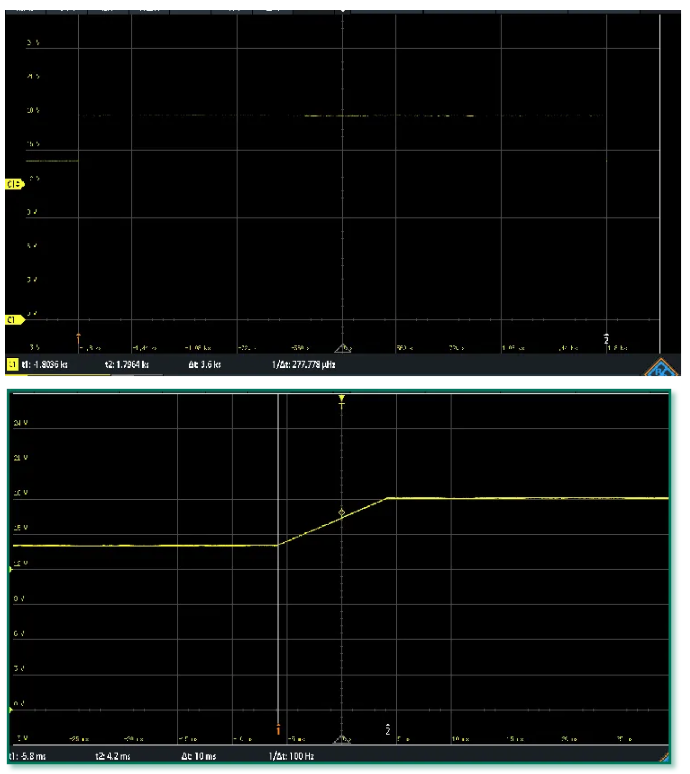

EA-PS403汽车电子可编程电源实测波形
3、跳线跨接启动
ISO 16750-2: 2012
ISO 16750-2: 2023
某些主机厂要求:
trise / tfall ≤ 10ms
▶ 需要精确的压摆率控制能力
▶ 需要样品呈容性负载时的四象限能力
▶ 需要精确的远端补偿能力

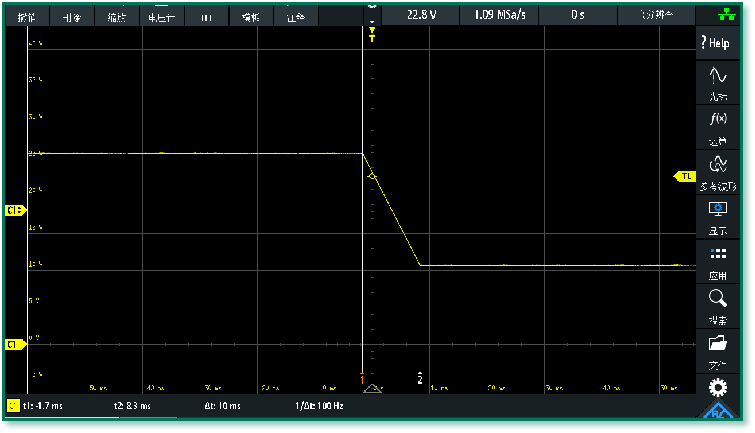

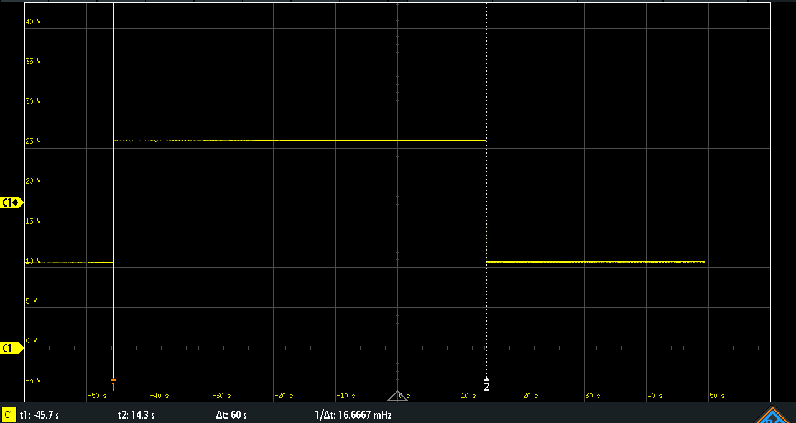

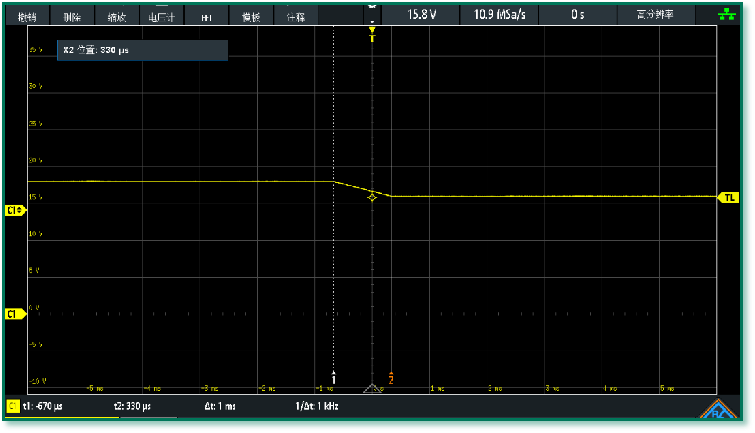

EA-PS403 汽车电子可编程电源实测波形

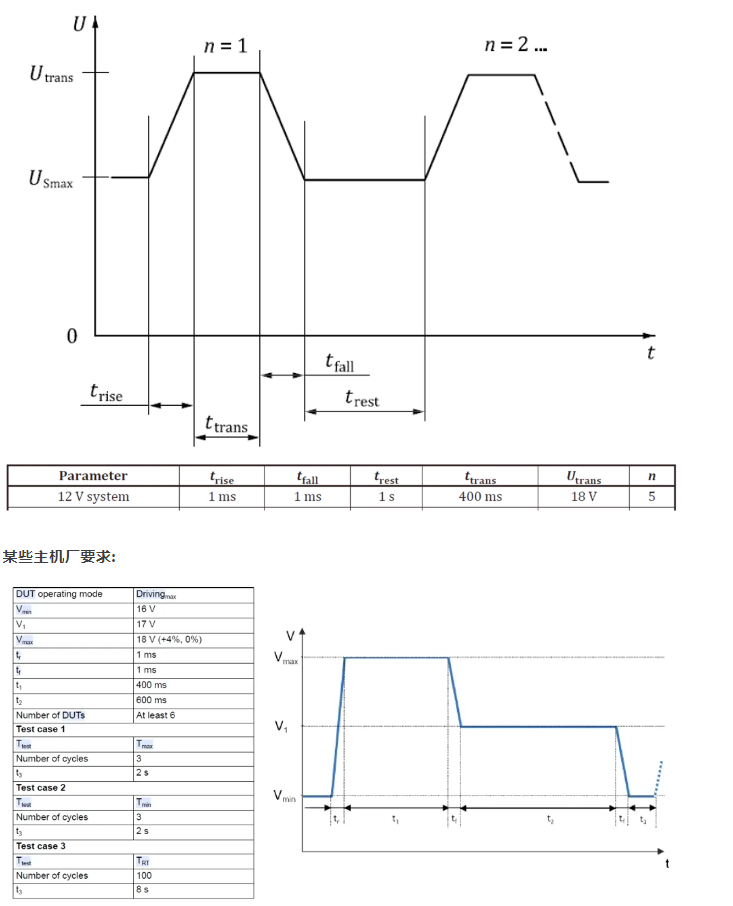

4、瞬态过电压
ISO 16750-2: 2012(无此测试项目)
ISO 16750-2: 2023
trise / tfall = 1ms
▶ 需要精确的压摆率控制能力
▶ 需要样品呈容性负载时的四象限能力
▶ 需要精确的远端补偿能力
EA-PS403 汽车电子可编程电源实测波形

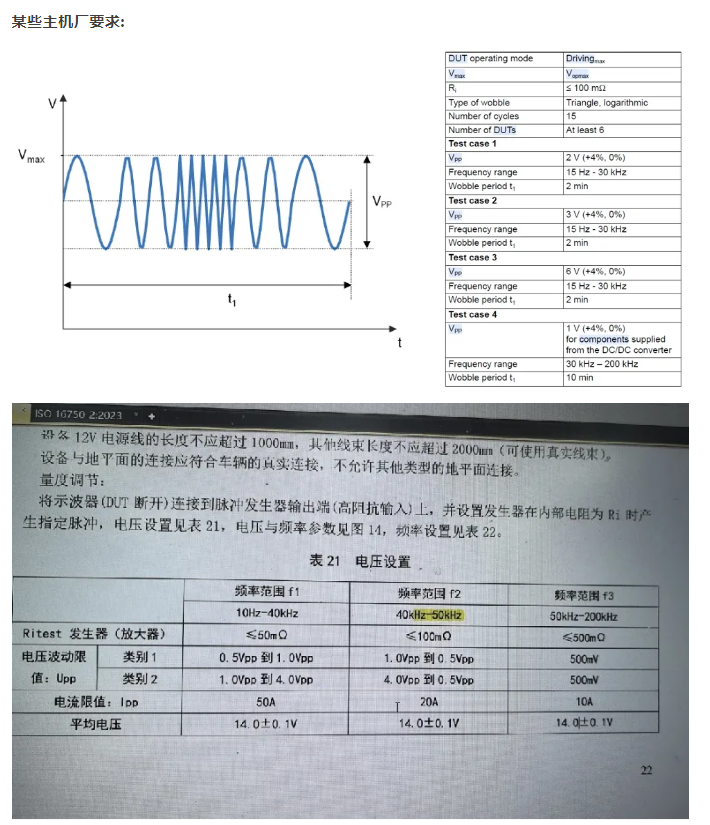

5、叠加交流电

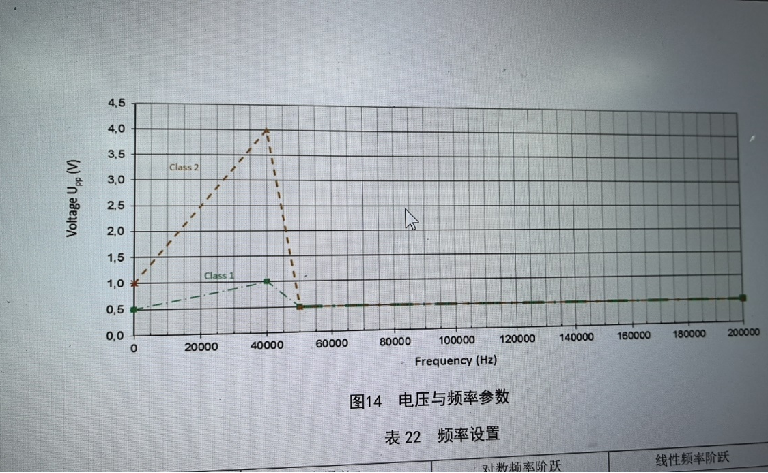

ISO 16750-2: 2012
ISO 16750-2: 2023

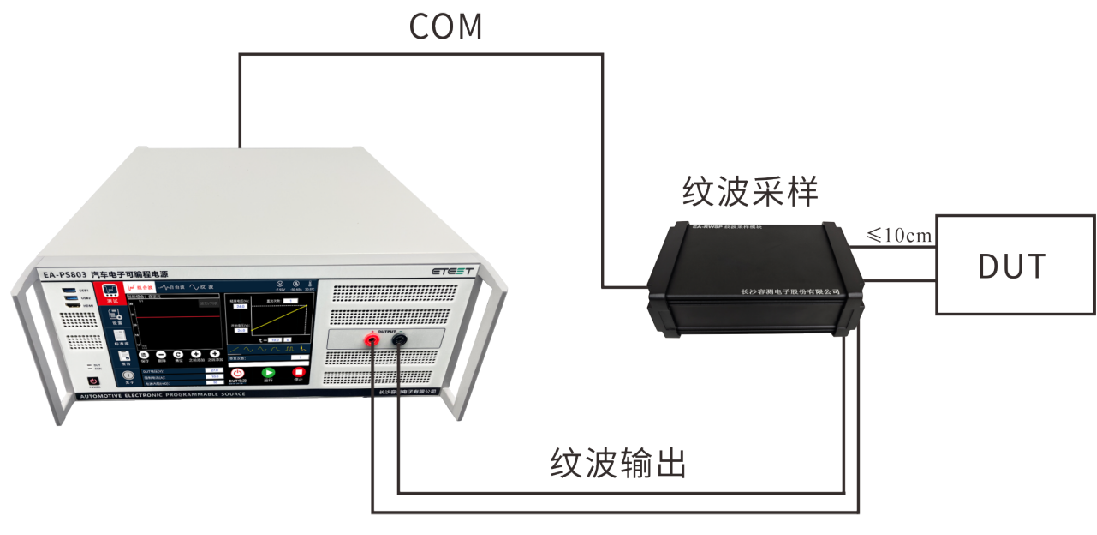

现要求明细了纹波注入测试的具体流程，参照步骤如下：
1.纹波电压VPP需要进行远端补偿，且IPP进行限流。
2.交流电偏置电压增加USmin。
3.对于多路供电的DUT，除了同时注入干扰之外，还需要增加每个供电线单独注入，非测试供电线电压保持USmin。

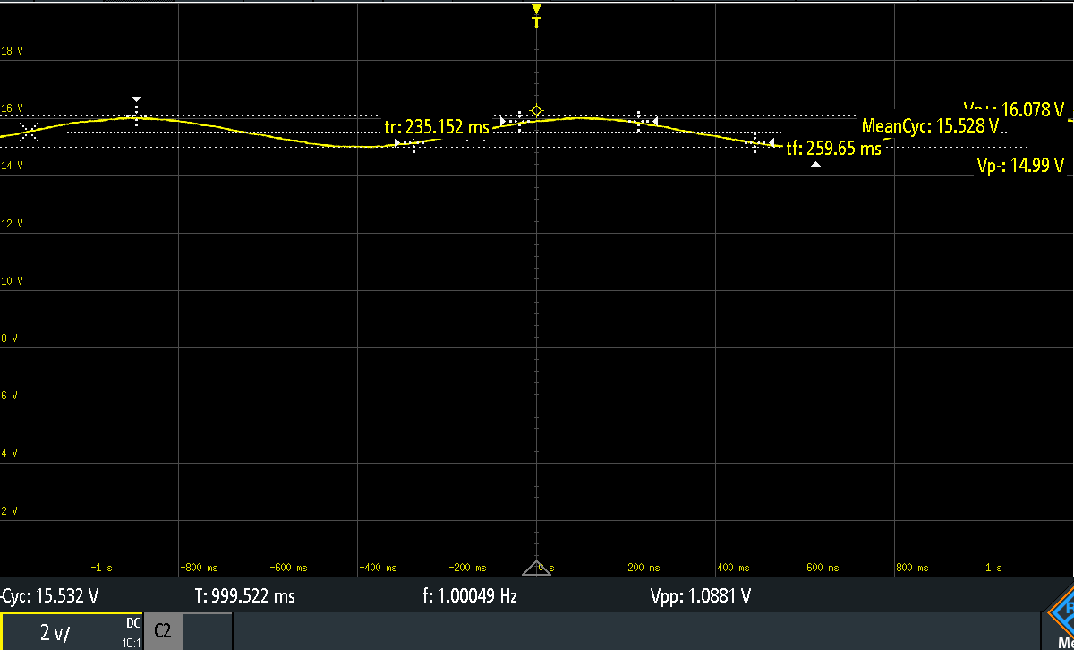

EA-PS403 汽车电子可编程电源实测波形
可编程电源特性需求：
-
带宽满足测试要求
-
波形慢的下来(低速变化波形无锯齿)

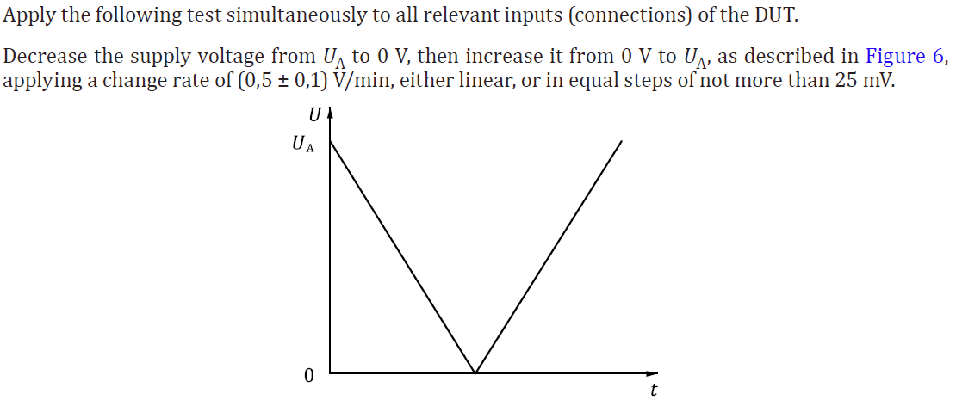

6、供电电压缓降缓升
-
波形要求无变化
-
对于多路供电的DUT，除了同时注入干扰之外，还需要增加每个供电线单独注入，非测试供电线电压保持UA
0.5 V/minute
▶ 需要精确的压摆率控制能力
▶ 需要精确的远端补偿能力
-

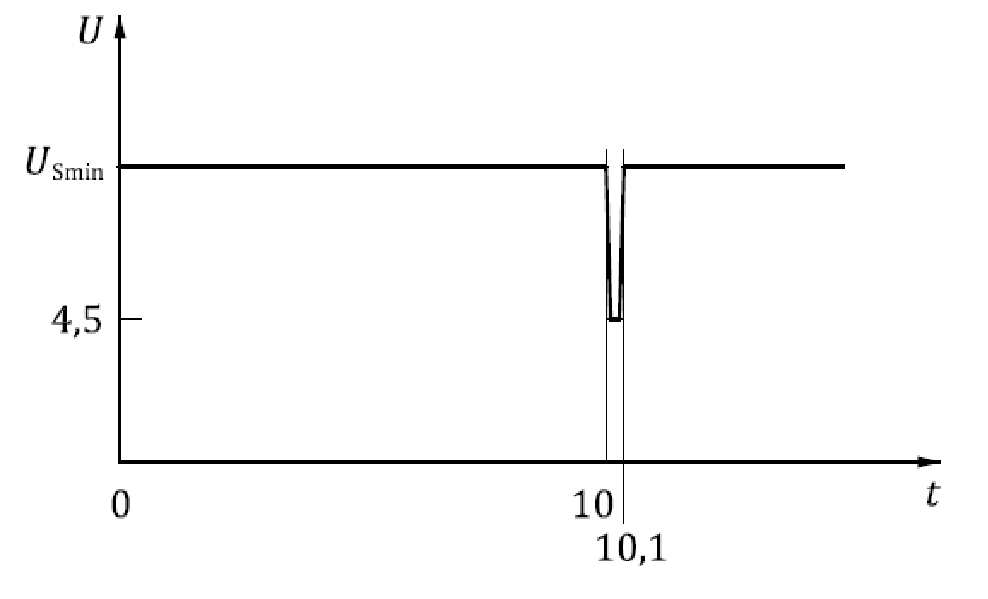

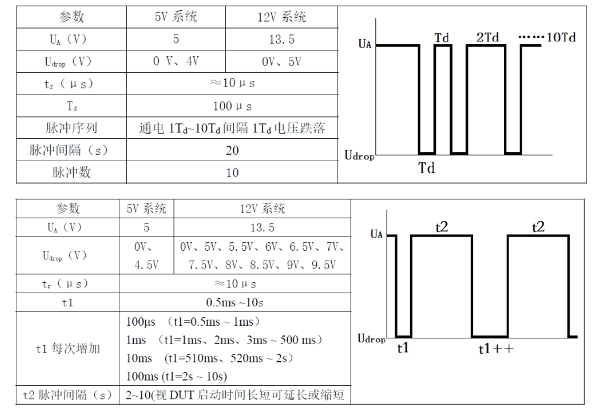

7、电源电压瞬间下降
波形要求无变化对于多路供电的DUT，除了同时注入干扰之外，还需要增加每个供电线单独注入，非测试供电线电压保持USmin
某些主机厂要求:
td = 100ms / 100μs
▶ 需要精确的压摆率控制能力
▶ 需要精确的远端补偿能力

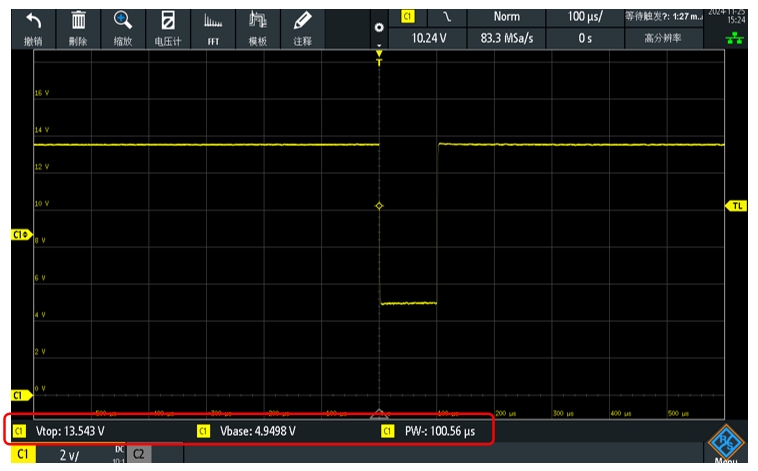

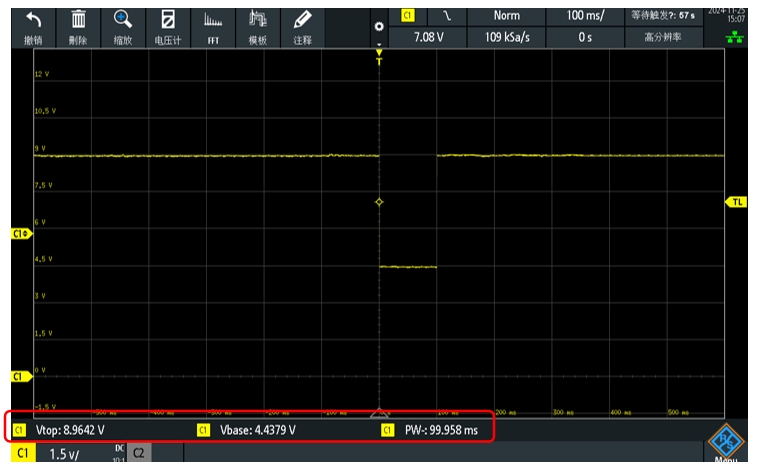

EA-PS403 汽车电子可编程电源实测波形

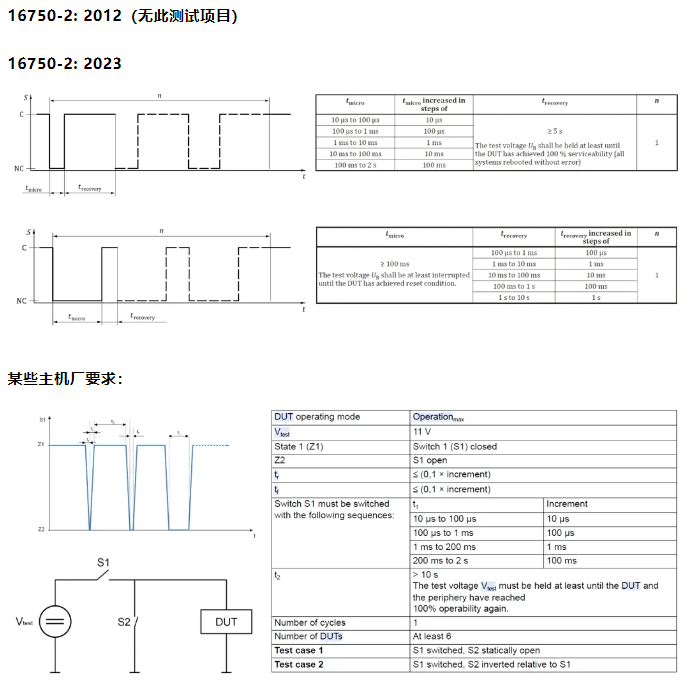

8、电源电压微中断
td / tr / tf / Switch
td = 10μs
tr / tf < 1μs
与S1反向动动作的S2短路开关

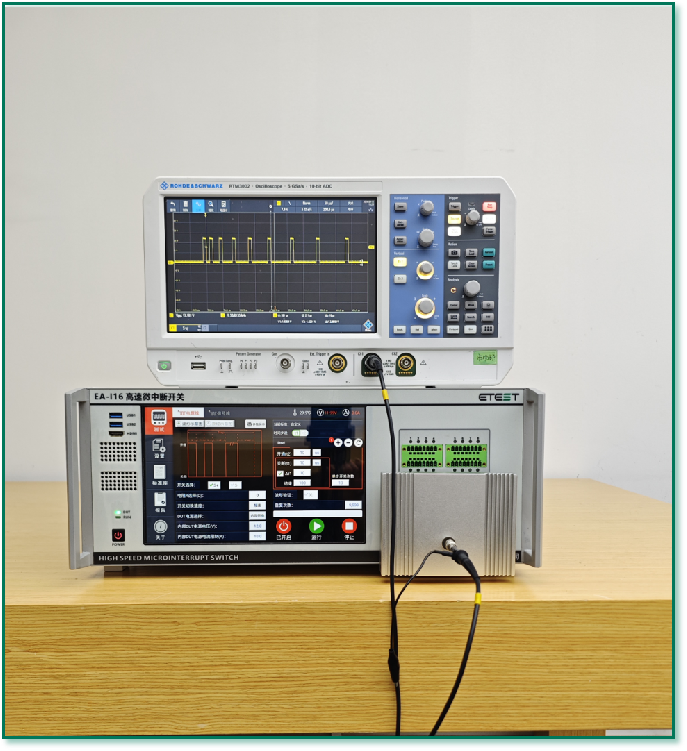

EA-I16 高速微中断开关实测波形

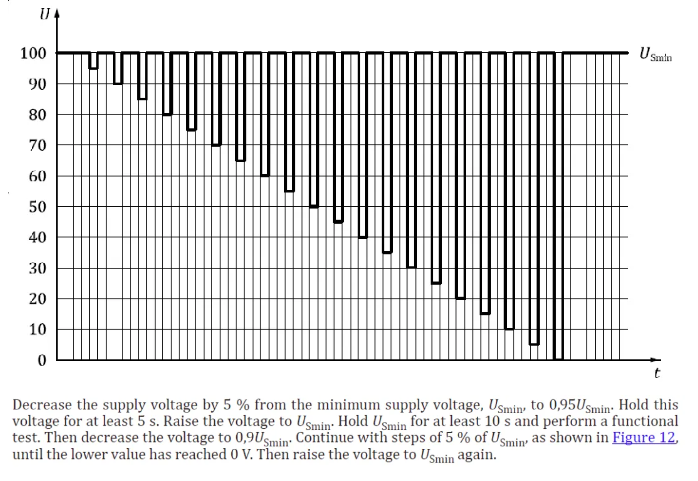

9、复位特性波形
要求无变化
对于多路供电的DUT同时注入干扰
td / tf / tr
▶ 需要精确的压摆率控制能力
▶ 需要精确的远端补偿能力
EA-PS403 汽车电子可编程电源实测波形
