汽车电子传导抗扰度

1、时域信号传导抗扰度

（1）电源线传导瞬态抗扰度（ISO7637-2）

将干扰信号通过直流电源线直接注入，考察设备对直流电源上瞬态干扰的抗扰能力。

（2）信号线传导瞬态抗扰度（ISO7637-3）

将干扰信号通过容性耦合夹（CCC）、感性电流探头（ICC）、电容（DCC）耦合到信号线或控制线上，考察设备的抗电瞬态干扰能力。

2、频域信号传导抗扰度

（1）大电流注入（BCI）法（ISO11452-4）

将一个电流注入探头放在连接被测设备的电缆线束装置（如影音系统、光驱、电动后视镜等汽车电子设备的线束）之上，然后向该探头注入RF干扰。

电源线传导瞬态抗扰度（1）

（1）采用ISO7637-2测试方法（等同于GB/T21437.2）

（2）脉冲来源∶在一定条件下在车辆电气系统中测得的脉冲，以及由电气电路基本配置所产生的脉冲。

（3）仅测试典型脉冲（P1、P2a、P2b、P3a、P3b、P4、P5a、P5b，共8种脉冲）

电源线传导瞬态抗扰度（2）

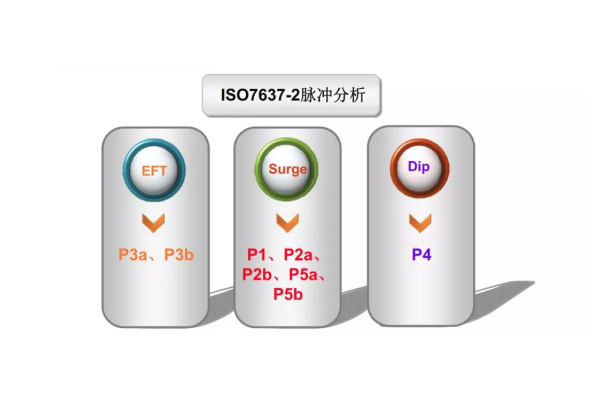

ISO7637-2脉冲分析

电源线传导瞬态抗扰度（3）

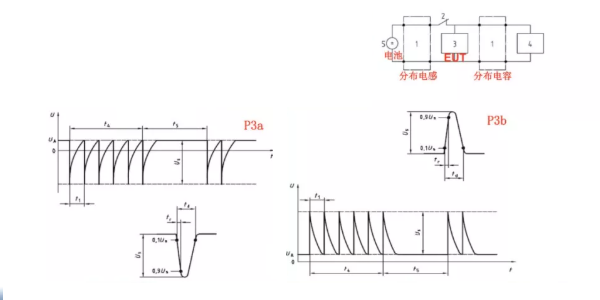

"EFT"波形分析∶

P3a:模拟汽车电子系统中各种开关、继电器在开启或关闭过程中由于分布电容和分布电感所产生的EFT脉冲。

P3b:模拟电动门窗的驱动单元、喇叭或中央门控系统的开关切换过程中所产生的EFT脉冲。

电源线传导瞬态抗扰度（4）

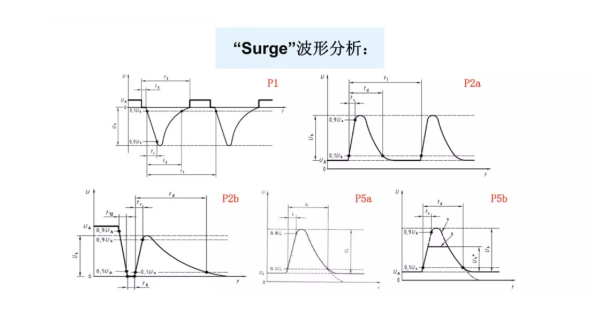

"Surge"波形分析∶

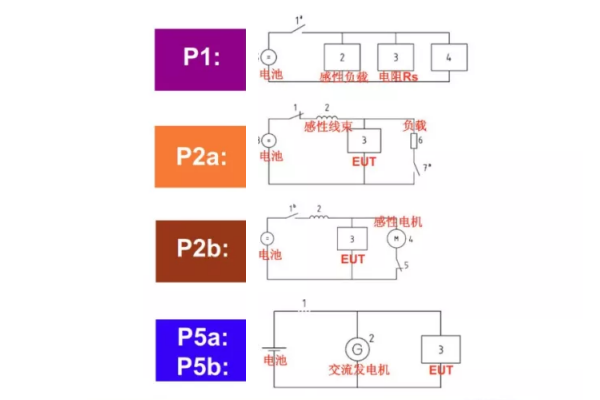

P1:产生于电感性负载的电源断开瞬间，它影响与感性负载并联的装置。

P2a:由于和被试设备相并联的设备被突然切断电流时，在线束电感上产生的瞬变。

P2b:点火被切断的瞬间，由于直流电动机所伴演的发电机角色，并由此产生的瞬变现象。

P5a、P5b:当交流发电机产生充电电流时，断开与电池（亏电状态）的连接，其他负载仍然与交流发电机保持连接。

电源线传导瞬态抗扰度（5）

"Surge"波形分析∶

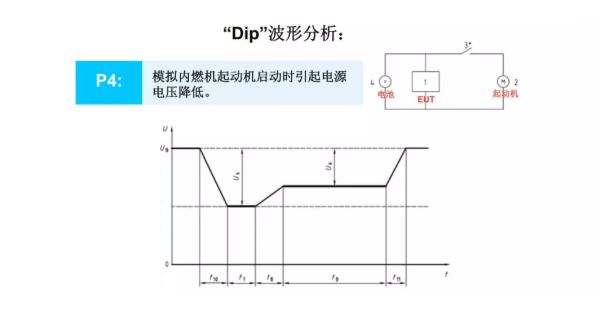

电源线传导瞬态抗扰度（6）"Dip"波形分析∶

P4:模拟内燃机起动机启动时引起电源电压降低。

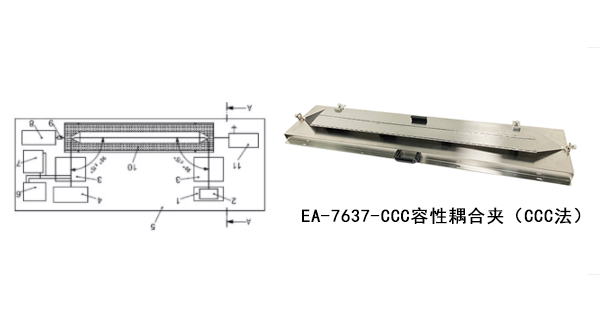

信号线传导瞬态抗扰度（1）

（CCC法）

A、试验方法∶

ISO7637-3中的容性耦合夹测试方法

B、试验脉冲∶

P3a和P3b（快速脉冲）

C、试验原理∶

将脉冲干扰通过容性耦合夹耦合到信号线上。

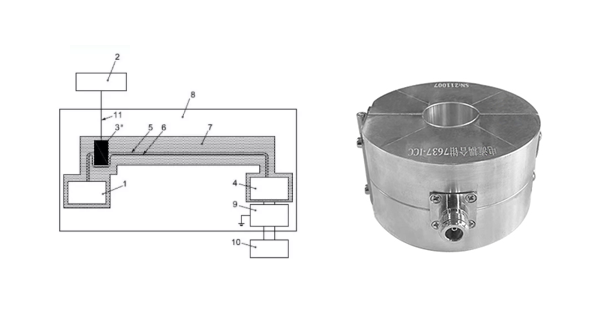

信号线传导瞬态抗扰度（2）

(ICC法)

A、试验方法∶ISO7637-3中的感性耦合钳测试法B、试验脉冲∶P2a（慢脉冲）

C、试验原理∶将脉冲干扰通过电流注入钳耦合到信号线上。

信号线传导瞬态抗扰度（3）

(DCC法)]
对于 DCC方法，应验证脉冲发生器的特性，先测量脉冲发生器输出端开路时的电压，然后测量脉冲发生器输出接有端接器时的电压，其端接器的阻抗应满足 GB/T 21437.2一2008中脉冲的规定。脉冲发生器的输出与耦合电容串联，采用高阻抗示波器测量电容器输出端开路时的峰值电压，应调节脉冲发生器的输出，使电容器输出端开路时的峰值电压达到试验要求的电平。
