模拟汽车电子因不同的工况,电池电压变化所产生的干扰

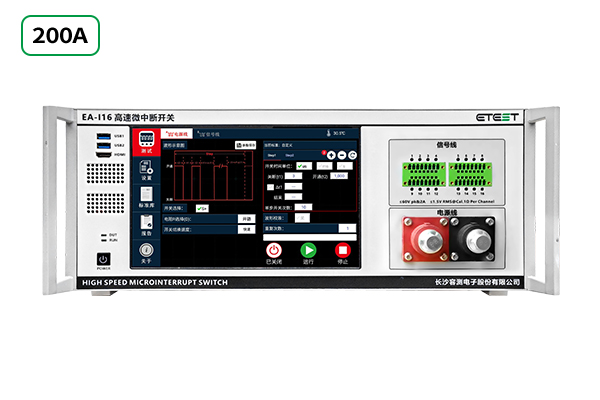

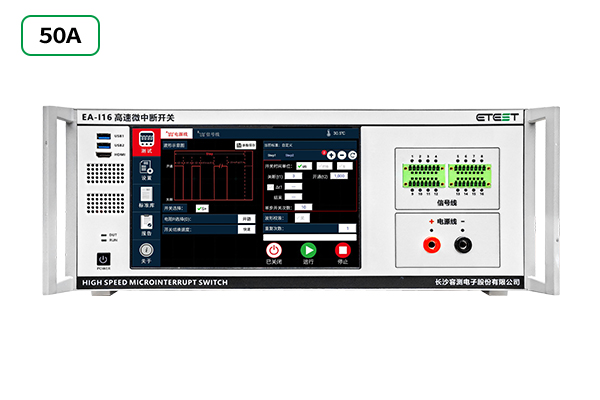

EA-I16 高速微中断开关(汽车电源故障模拟器)

EA-I16 高速微中断开关(汽车电源故障模拟器/线束微中断模拟器)电源线信号线二合一设计,应用于汽车线束微中断测试,输出波形完美,最小支持1µs中断试验。

◆   产品特点

1、电源线信号线二合一设计
2、内置S1(S+)、S-、S2开关
3、中断时间最小1µs
4、上升下降沿时间<200ns
5、多种电压变化率
6、支持16路信号线中断
7、中断参数可编程
8、低内阻
9、设备可支持单独使用
10、标配校准器件
11、支持一键校准
12、丰富的程控接口,支持远程控制
13、10.1寸智能化电容触控显示屏

◆   符合标准
LV 148-E09、LV124-E10/E13、GMW3172-9.2.18、Audi LAH.4H0.900.C-2014 2.6.23、PSA B21 7110-7.1.13.6、VW 80000-E10/E13、其他车厂标准要求
◆   技术参数
电源线中断开关 内置
电源开关 内置S1(S+)、S-、S2
S2泄放电阻 开路、0Ω、0.1Ω、1Ω、100Ω
内阻 ≤50mΩ
最大电压 80V
最大电流 50A、100A、200A根据用户需求
电流方向 正极、负极
上升下降沿时间 <200ns
波形畸变率 <5%
电压变化率 ≥100V/µs、≥20V/µs
开通时间 1µs~300s
中断时间 1µs~300s
中断时间步进 支持
峰值电流范围 持续电流400A,维持时间200ms,1200A可持续1ms,峰值电流若大于1200A自动切断供电。
校准附件 标配1Ω 、100Ω
信号线中断开关 内置
内阻 ≤150mΩ
信号线通道 16通道可切换
切换方式 自动切换
试验模式 支持单路、多路同时试验。
最大电压 40V
最大电流 ≤2A
电流方向 双向,任意接插
上升沿或者下降沿时间 <200ns
波形畸变率 <5%
中断数据编程 支持
峰值电流范围 最大3A持续200ms
校准附件 标配1Ω 、1000Ω
接口 以太网、HDMI、USB、RS485
接口功能 支持高清投屏、支持鼠标、远程控制
使用环境 温度:10℃~40℃,湿度:30%~70%
工作电源 AC:110V/220V@50Hz/60Hz
外形尺寸 4U/19"标准机箱,电源容量大于50A尺寸不同
重量 约10kg

◆   应用领域
汽车零部件测试、军工产品
◆   实测波形
