关于汽车EMC测试的四大标准体系有哪些

发布时间:2022-12-05 11:27

汽车电气化发展越来越快,电子设备越来越多,EMC也越来越重要。如何判断检测部件的部件?EMC性能?国际标准,区域标准,中国标准是什么?本期,作者简单梳理一下汽车EMC测试标准体系。

简单来说EMC标准体系分为国际标准、区域标准、中国标准、企业标准四大类;

1.国际EMC标准

世界公认的权威标准化组织有织:

1)IEC(国际电工委员会):有多个技术委员会,从事其中的工作EMC的主要为CISPR(国际无线电干扰特别委员会),TC77(77技术委员会)和其他相关技术委员会。

2)ISO(国际标准化组织):成立于1947年,总部位于瑞士日内瓦的非政府组织。主要发布汽车电磁兼容标准。

3)ITU(国际电信联盟):政府间组织,总部位于瑞士日内瓦。联合国的任何主权国家都可以成为ITU的成员。

目前,最常用的汽车是IEC和ISO两个标准体系(IEC标准已广泛应用于欧洲、美国、日本、中国等地区和国家)。相关制度如下:
汽车IEC标准体系
▲IEC标准汽车EMC相关
▲ISO标准汽车EMC相关

2.区域EMC标准

区域EMC标准通常来自国际标准,其相关组织如下:

1)CENELEC(欧洲电工标准化委员会)

欧洲共同体委员会授权制定欧洲标准EN。EN许多参考标准CISPR和IEC其对应关系如下:

EN55×××=CISPR标准:EN55011=CISPRPub.11)

EN6××××=IEC标准:EN61000-4-3=IEC61000-4-3Pub.11)

EN50×××=CENELEC例子:EN50801)

2)ANSI(美国国家标准委员会)

3)FCC(联邦通信委员会)

主要制定民用产品标准,主要包括电磁兼容标准FCCPart15和FCCPart18中。

4)VCCI(干扰自愿控制委员会)

民间机构,其标准和CISPR和IEC一致。

3.中国EMC标准

中国EMC这些标准通常来自国际标准,其中大多数是等同或修改的IEC(IEC/CISPR,IEC/TC77)和ITU-T提案。有关组织和标准体系如下:

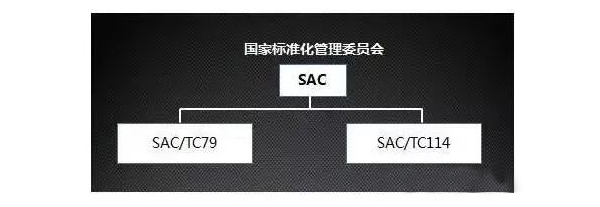

▲中国标准组织

1)SAC/TC79(全国无线电干扰标准化技术委员会)

组织制定、修订和审查国家标准,开展和审查国家标准IEC/CISPR相应的工作,目前有6个分委和CISPR各分会对应。

2)SAC/TC114(国家汽车标准化委员会)

3)SAC/TC246(国家电磁兼容标准化技术委员会)

主要负责协调IEC/TC77国内集中工作;推进对应工作;IEC61000系列有关EMC国家标准制度,修订工作。MIL-STD(美军标):典型MIL-STD–461x;

4)GB(中国国家标准)

基本采用CISPR和IEC目前已经发布了86个标准(SAC/TC7950个,SAC/TC24636个);

5)GJB(中国军事标准)

例如,美国军事标准基本上是采用的GJB151A=MIL-STD-461D;
汽车EMC测试

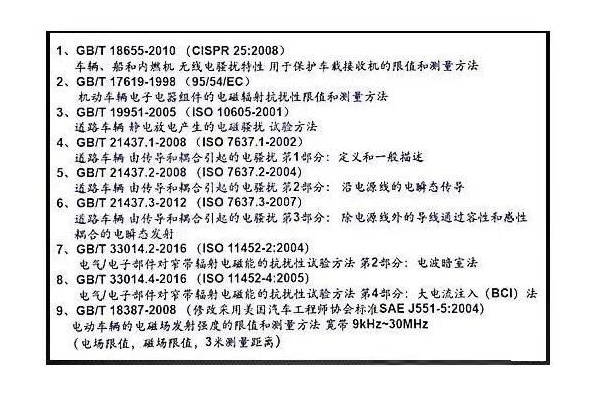

▲中国EMC汽车标准

4.企业EMC标准

根据国际标准和国家标准要求,不同企业进行有针对性的更新,制定符合自身企业要求的产品EMC标准。国内企业通常根据国家标准修订企业标准。
汽车EMC测试

 附录

IEC组织架构:


▲IEC/CISPR组织架构

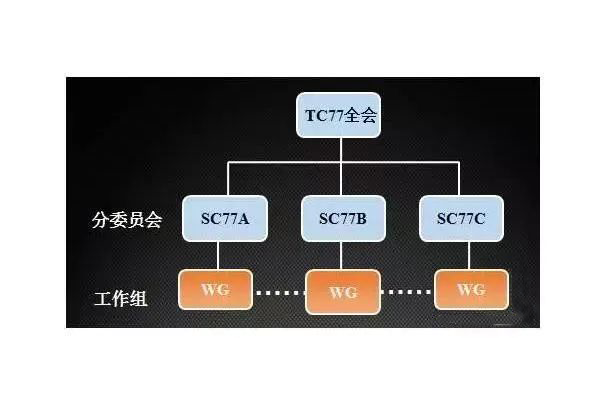

▲IEC/TC77组织架构
