在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。
谐波频率是基波频率的整倍数，根据法国数学家傅立叶(M．Fourier)分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。

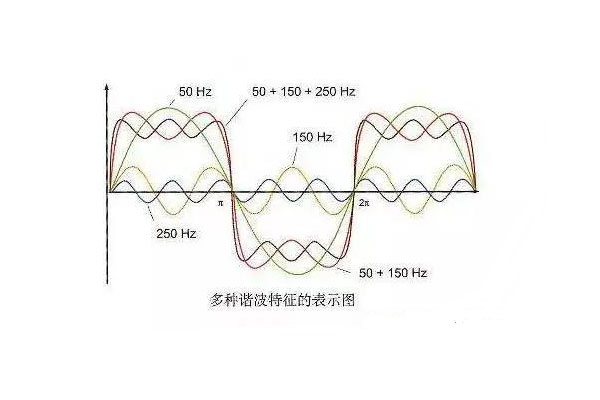

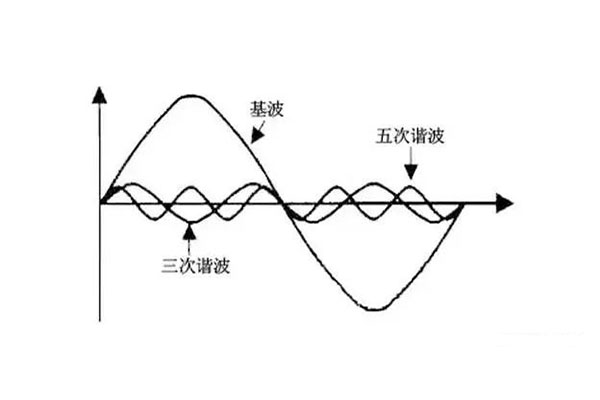

谐波是正弦波，每个谐波都具有不同的频率，幅度与相角。谐波可以区分为偶次与奇次性，第3、5、7次编号的为奇次谐波，而2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为100Hz，3次谐波则是150Hz。

 一般来讲，奇次谐波引起的危害比偶次谐波更多更大。在平衡的三相系统中，由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。对于三相整流负载，出现的谐波电流是6n±1次谐波，例如5、7、11、13、17、19等，变频器主要产生5、7次谐波。

“谐波”一词起源于声学。有关谐波的数学分析在18世纪和19世纪已经奠定了良好的基础。傅里叶等人提出的谐波分析方法至今仍被广泛应用。电力系统的谐波问题早在20世纪20年代和30年代就引起了人们的注意。当时在德国，由于使用静止汞弧变流器而造成了电压、电流波形的畸变。1945年J.C.Read发表的有关变流器谐波的论文是早期有关谐波研究的经典论文。

到了50年代和60年代，由于高压直流输电技术的发展，发表了有关变流器引起电力系统谐波问题的大量论文。70年代以来，由于电力电子技术的飞速发展，各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛，谐波所造成的危害也日趋严重。世界各国都对谐波问题予以充分和关注。国际上召开了多次有关谐波问题的学术会议，不少国家和国际学术组织都制定了限制电力系统谐波和用电设备谐波的标准和规定。

谐波抑制

为解决电力电子装置和其他谐波源的谐波污染问题，基本思路有两条：一条是装设谐波补偿装置来补偿谐波，这对各种谐波源都是适用的；另一条是对电力电子装置本身进行改造，使其不产生谐波，且功率因数可控制为1，这当然只适用于作为主要谐波源的电力电子装置。

装设谐波补偿装置的传统方法就是采用LC调谐滤波器。这种方法既可补偿谐波，又可补偿无功功率，而且结构简单，一直被广泛使用。这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，导致谐波放大，使LC滤波器过载甚至烧毁。此外，它只能补偿固定频率的谐波，补偿效果也不甚理想。

电路中谐波的产生与测试方法

无功补偿

人们对有功功率的理解非常容易，而要深刻认识无功功率却并不是轻而易举的。在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无获得公认的无功功率定义。但是，对无功功率这一概念的重要性，对无功补偿重要性的认识，却是一致的。无功补偿应包含对基波无功功率补偿和对谐波无功功率的补偿。

无功功率对供电系统和负荷的运行都是十分重要的。电力系统网络元件的阻抗主要是电感性的。因此，粗略地说，为了输送有功功率，就要求送电端和受电端的电压有一相位差，这在相当宽的范围内可以实现；而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现。不仅大多数网络元件消耗无功功率，大多数负载也需要消耗无功功率。网络元件和负载所需要的无功功率必须从网络中某个地方获得。显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。

无功补偿的作用主要有以下几点：

（1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗。

（2）稳定受电端及电网的电压，提高供电质量。在长距离输电线中合适的地点设置动态无功补偿装置还可以改善输电系统的稳定性，提高输电能力。

（3）在电气化铁道等三相负载不平衡的场合，通过适当的无功裣可以平衡三相的有功及无功负载。

谐波和无功功率的产生

在工业和生活用电负载中，阻感负载占有很大的比例。异步电动机、变压器、荧光灯等都是典型的阻感负载。异步电动机和变压器所消耗的无功功率在电力系统所提供的无功功率中占有很高的比例。电力系统中的电抗器和架空线等也消耗一些无功功率。阻感负载必须吸收无功功率才能正常工作，这是由其本身的性质所决定的。

电力电子装置等非线性装置也要消耗无功功率，特别是各种相控装置。如相控整流器、相控交流功率调整电路和周波变流器，在工作时基波电流滞后于电网电压，要消耗大量的无功功率。另外，这些装置也会产生大量的谐波电流，谐波源都是要消耗无功功率的。二极管整流电路的基波电流相位和电网电压相位大致相同，所以基本不消耗基波无功功率。但是它也产生大量的谐波电流，因此也消耗一定的无功功率。

近30年来，电力电子装置的应用日益广泛，也使得电力电子装置成为*大的谐波源。在各种电力电子装置中，整流装置所占的比例*大。目前，常用的整流电路几乎都采用晶闸管相控整流电路或二极管整流电路，其中以三相桥式和单相桥式整流电路为*多。带阻感负载的整流电路所产生的谐波污染和功率因数滞后已为人们所熟悉。直流侧采用电容滤波的二极管整流电路也是严惩的谐波污染源。这种电路输入电流的基波分量相位与电源电压相位大体相同，因而基波功率因数接近1。但其输入电流的谐波分量却很大，给电网造成严重污染，也使得总的功率因数很低。另外，采用相控方式的交流电力调整电路及周波变流器等电力电子装置也会在输入侧产生大量的谐波电流。

无功功率的影响和谐波的危害

1.无功功率的影响

（1）无功功率的增加，会导致电流增大和视在功率增加，从而使发电机、变压器及其他电气设备容量和导线容量增加。同时，电力用户的起动及控制设备、测量仪表的尺寸和规格也要加大。

（2）无功功率的增加，使总电流增大，因而使设备及线路的损耗增加，这是显而易见的。

（3）使线路及变压器的电压降增大，如果是冲击性无功功率负载，还会使电压产生剧烈波动，使供电质量严重降低。

无功功率的影响和谐波的危害

谐波的危害

理想的公用电网所提供的电压应该是单一而固定的频率以及规定的电压幅值。谐波电流和谐波电压的出现，对公用电网是一种污染，它使用电设备所处的环境恶化，也对周围的能耐电力电子设备广泛应用以前，人们对谐波及其危害就进行过一些研究，并有一定认识，但那时谐波污染还没有引起足够的重视。近三四十年来，各种电力电子装置的迅速发展使得公用电网的谐波污染日趋严重，由谐波引起的各种故障和事故也不断发生，谐波危害的严重性才引起人们高度的关注。谐波对公用电网和其他系统的危害大致有以下几个方面。

（1）谐波使公用电网中的元件产生了附加的谐波损耗，降低了发电、输电及用电设备的效率，大量的3次谐波流过中性线时会使线路过热甚至发生火灾。

（2）谐波影响各种电气设备的正常工作。谐波对电机的影响除引起附加损耗外，还会产生机械振动、噪声和过电压，使变压器局部严重过热。谐波使电容器、电缆等设备过热、绝缘老化、寿命缩短，以至损坏。

（3）谐波会引起公用电网中局部的并联谐振和串联谐振，从而使谐波放大，这就使上述（1）和（2）的危害大大增加，甚至引起严重事故。

（4）谐波会导致继电保护和自动装置的误动作，并会使电气测量仪表计量不准确。

（5）谐波会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量；重者导致住处丢失，使通信系统无法正常工作。
