一、共模信号和差模信号

　　通常电源线有三根线(单相)，火线L，零线N和地线PE。

　　电压和电流的变化通过导线传输时有两种形态, 一种是两根导线分别做为往返线路传输, 我们称之为"差模";另一种是两根导线做去路,地线做返回传输, 我们称之为"共模"。　

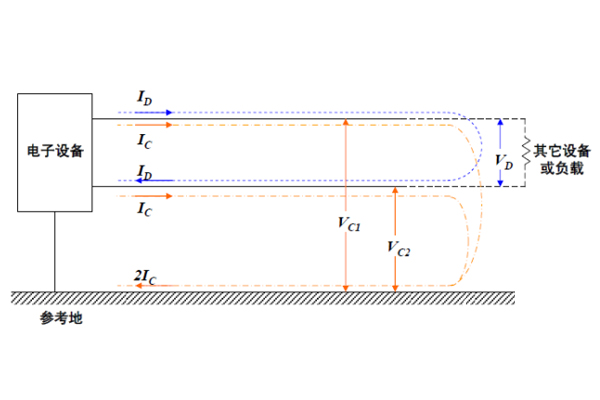

　　如上图, 蓝色信号是在两根导线内部作往返传输的，我们称之为"差模";黄色信号是在信号与地线之间传输的，我们称之为"共模"。

　　二、共模干扰与差模干扰

　　任何两根电源线上所存在的干扰，均可用共模干扰和差模干扰来表示。

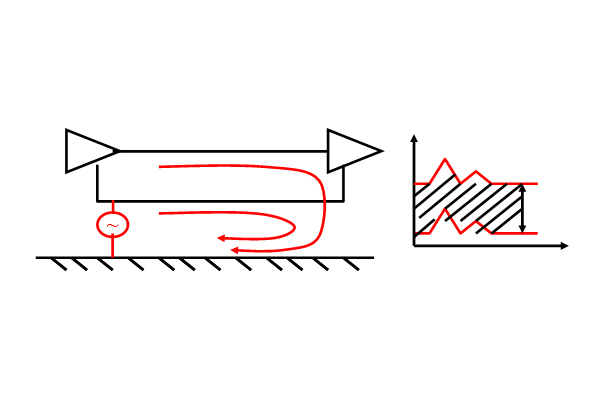

　　共模干扰：在导线与地(机壳)之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差;

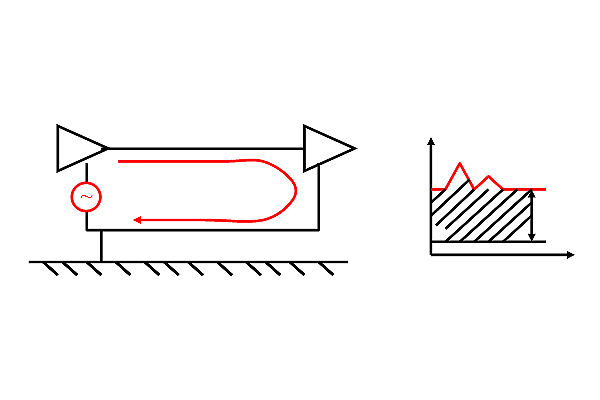

　　差模干扰：在两导线之间传输，属于对称性干扰,它定义为任何两个载流导体之间的不希望有的电位差。

　　在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。差模干扰幅度小、频率低、所造成的干扰较小。

　　2.1共模干扰信号

　　共模干扰的电流大小不一定相等，但是方向(相位)相同的。电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。

　　2.2差模干扰信号

　　差模干扰的电流大小相等，方向(相位)相反。由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

　　2.3共模干扰产生原因

　　1. 电网串入共模干扰电压。

　　2. 辐射干扰(如雷电，设备电弧，附近电台，大功率辐射源)在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线-零线回路面积与地线-火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

　　3.接地电压不一样，简单的说就电位差而造就了共模干扰。

　　4.设备内部的线路对电源线造成的共模干扰。

　　2.4共模干扰电流

　　共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下共模干扰电流产生的原因有三个方面：

　　1. 外界电磁场在电路走线中的所有导线上感应出来电压(这个电压相对于大地是等幅和同相的)，由这个电压产生的电流。

　　2. 由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。

　　3. 器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。

　　2.5注意事项

　　1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标;

　　2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。对于电子、电气产品电路中的信号线及其回路而言：差模干扰电流流过电路中的导线环路时，将引起差模干扰辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。

　　3. 共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源(例如，开关电源)旁边通过时，也会感应到频率较低的共模干扰。

　　三、如何抑制共模干扰

　　共模干扰作为EMC干扰中最为常见且危害较大的干扰，我们抑制它最直接的方法就是滤波。

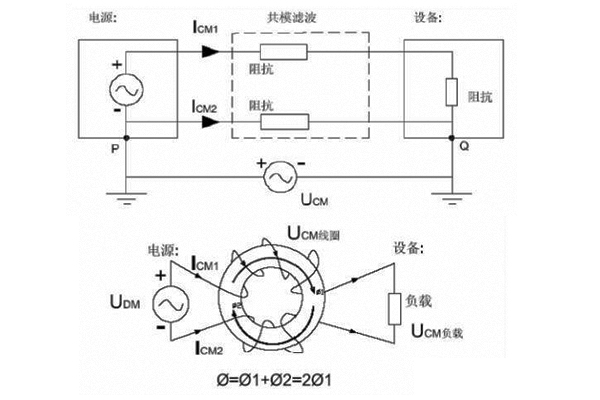

　　在电路中串入共模电感，当有共模干扰电流流经线圈时，由于共模干扰电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模干扰电流，达到滤波的目的;

　　当电路中的正常差模电流流经共模电感时，电流在同相绕制的共模电感线圈中产生反向的磁场而相互抵消，因而对正常的差模电流基本没有衰减作用。

　　案例 USB 信号上的共模干扰抑制方法

　　USB 端口的滤波处理-使用共模电感

　　USB 传输线上的信号是差分信号而干扰源是共模干扰信号，在传输线上串上共模电感能较好的抑制共模干扰，而对有用的差分信号没有任何衰减。

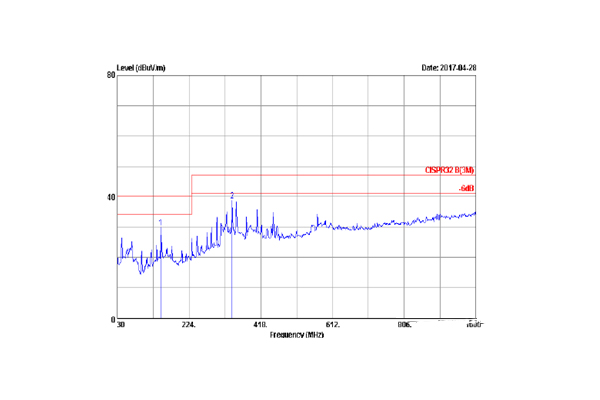

　　USB高速运行会在DM/DP信号线上产生很强的共模干扰

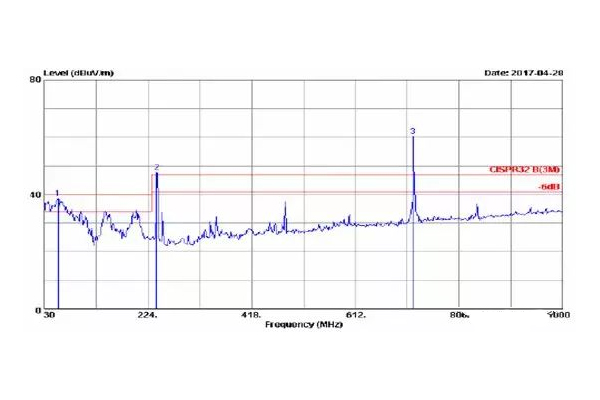

　　电路中加入滤波器-共模电感后共模干扰信号得到有效抑制

　　如果共模干扰源是在电源回路，可使用共模电容来抑制干扰信号。

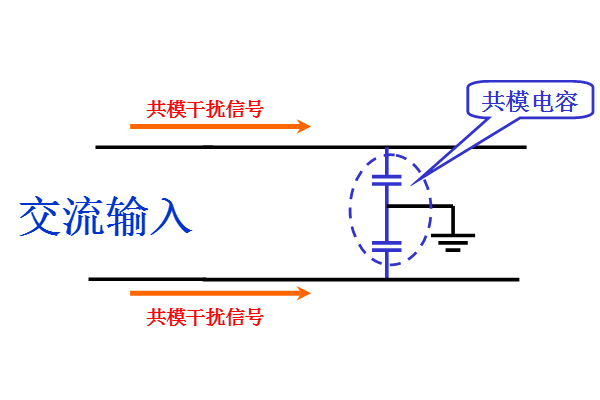

　　在电路中引入共模电容，则共模电容提供最短的路径使共模干扰信号被旁路，从而抑制共模干扰的产生。

　　如果电源回路同时还存在差模干扰，使用差模电容来抑制干扰。

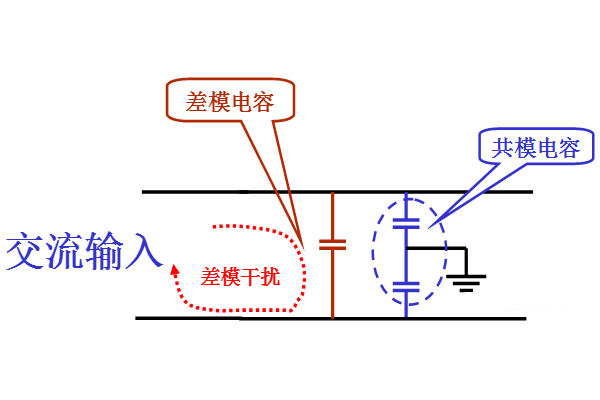

　　在电路中引入差模电容，则差模电容提供最短的路径使差模干扰信号被旁路，从而抑制差模干扰的产生。

　　共模干扰作为EMC干扰中最为常见且危害很大的干扰,抑制它的方法除了滤波外，还可以通过对信号线路进行屏蔽，在PCB 板上大面积铺地降低地线阻抗来减少共模信号强度等方法。
