1、为什么你的车机在5G信号下依然稳定?
随着智能汽车的发展,车载电子面临的电磁干扰(EMI)越来越复杂——从高压电线的低频噪声,到5G/雷达的高频辐射,如何确保系统稳定?ISO 11452-4 标准给出了答案:大电流注入(BCI) 和 管状波耦合器(TWC) 两种测试方法,分别针对不同频段的干扰。今天,我们就用最通俗的语言,拆解它们的核心差异和应用场景!
2、ISO 11452-4的前世今身?
ISO 11452-4是由国际标准化组织制定的汽车电子部件电磁兼容性(EMC)测试国际标准,聚焦于线束激励实验方法。该标准历经2005年版、2011年版和2020年版三次迭代更新,核心内容包括大电流注入法(BCI,Bulk Current Injection)和管状波耦合器法(TWC,Transverse Wave Coupler)两种实验方法。
3、实验目的:BCI和TWC测什么?
ISO 11452-4 是汽车电子EMC抗扰度测试的核心标准,主要评估线束在电磁干扰下的稳定性。它包含两种方法:BCI(大电流注入):模拟 1MHz~400MHz 的干扰(如高压线、电机噪声)。TWC(管状波耦合器):覆盖 400MHz~3GHz 的高频干扰(如5G、Wi-Fi、车载雷达)
4、BCI测试方法
测试原理:
通过 电流注入钳(相当于变压器)向线束直接注入干扰电流。
线束作为“次级绕组”接收干扰,模拟强电磁环境(如电动汽车高压系统)。
关键参数:
频率范围:1MHz~400MHz
测试距离:150mm、450mm、750mm(替代法)或900mm(功率限制的闭环法)。
电流强度:1mA~100mA(甚至更高,如军用标准可达1A)。
电流监测探头确保注入精度(功率限制的闭环法必须使用)
BCI测试又分为 DBCI(Direct BCI) 和 CBCI(Coupled BCI)
特性 | DBCI(差模) | CBCI(共模) |
干扰路径 | 线束之间 | 线束对地 |
频率范围 | 0.1MHz-30MHz | 30MHz-400MHz |
注入距离 | 150mm/450mm | 450mm/750mm |
监测要求 | 可选 | 可选 |
4.1 . DBCI(差模)
测试目的:模拟干扰信号通过线束之间的差模耦合(如CAN总线、电源线对等)。
测试方法:
电流注入探头(电流钳)夹住被测线束,注入干扰信号(通常 0.1MHz–30MHz)。
干扰电流在 线束之间 形成回路(如信号线与地线之间)。

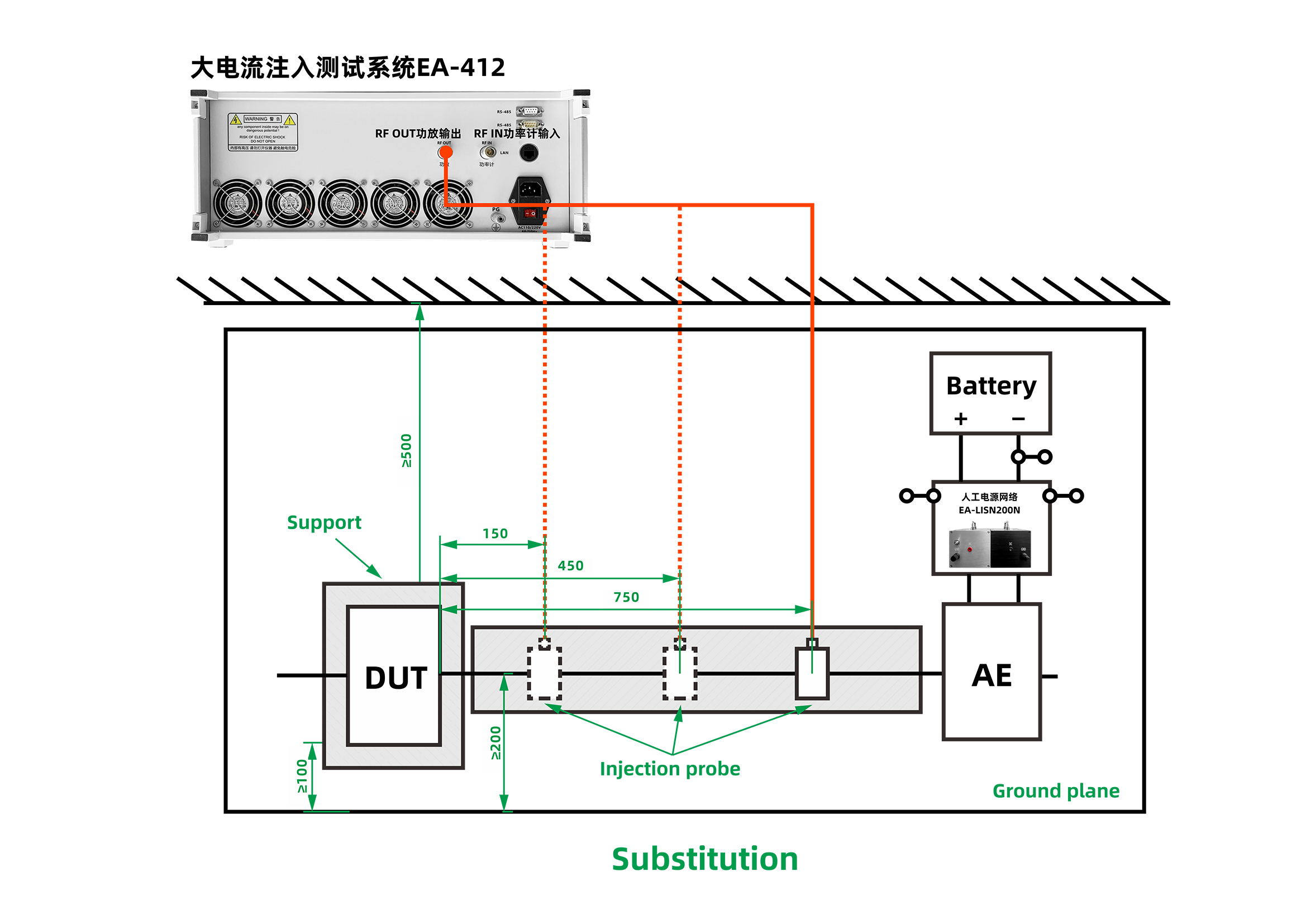

典型测试布置:
系统台架说明:
(1)上方是大电流注入测试系统 EA - 412,具备 “RF OUT 功放输出” 和 “RF IN 功率计输入” 接口。

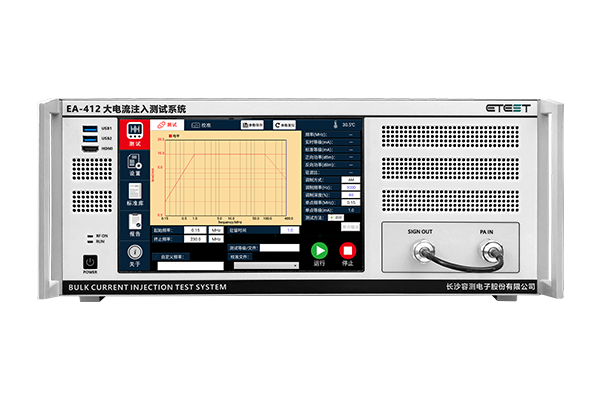

容测电子 EA-412 BCI大电流注入测试系统
(2)下方测试区域包含 “DUT(被测设备)”,用于放置被测对象;
(3)“Injection probe(注入探头)”,负责将电流注入测试回路;
(4) “AE” 部件,以及由 “Battery(电池)” 和 “人工电源网络 EA - USN200N” 组成的供电部分,
(5) “Ground plane(接地面)” 上进行。
替代法的核心思路是,通过在不同位置(图中用虚线和实线标注的注入探头位置)进行测试,对比不同情况下的测试结果,以此来评估被测设备在大电流注入下的性能
4.2 CBCI(共模)
测试目的:模拟干扰通过线束对地的共模耦合(如空间辐射耦合到线缆屏蔽层)。
测试方法:
电流注入探头施加干扰(通常 30MHz–400MHz)。干扰电流通过 线束与地平面 形成回路。

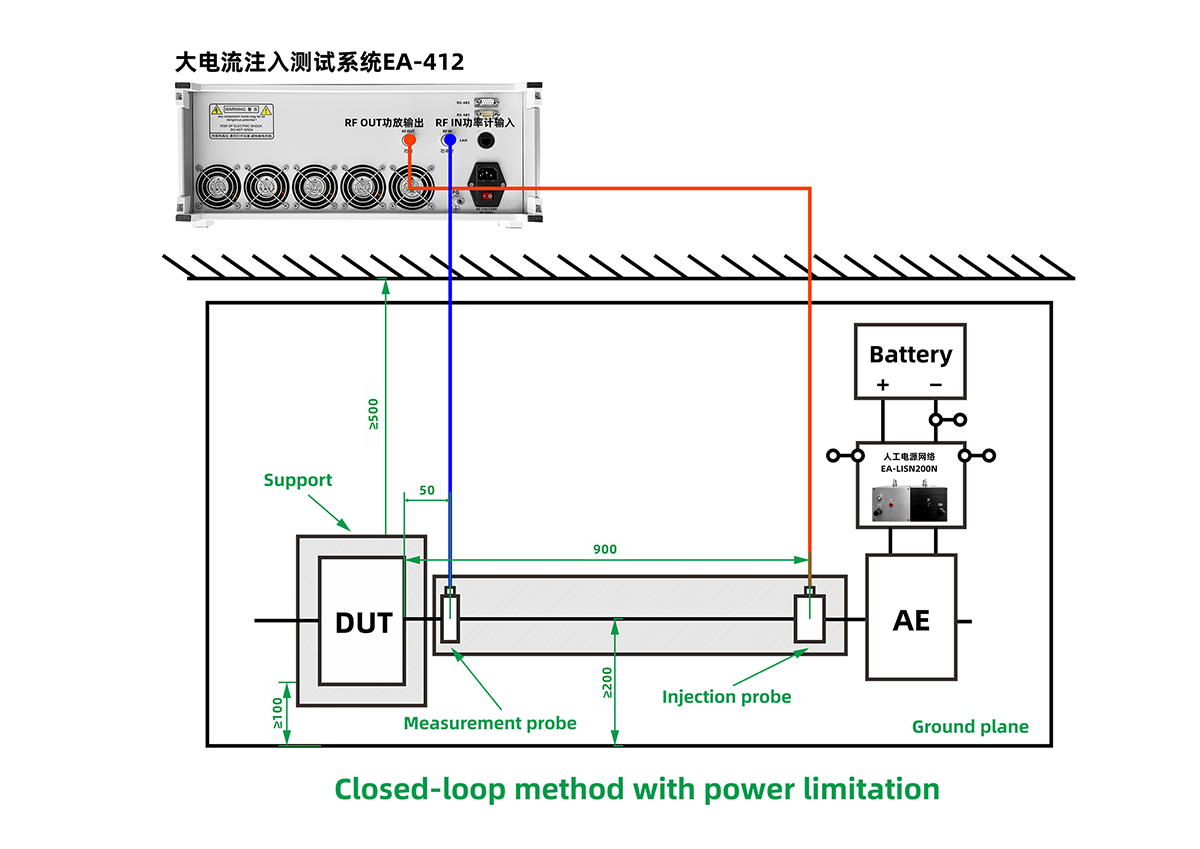

典型测试布置:
注入点距离DUT 900mm(高频段需考虑波长影响)。必须使用 电流监测探头 确保注入电流符合标准等级
系统台架说明:
(1)上方是大电流注入测试系统 EA - 412,
“RF OUT 功放输出” 和 “RF IN 功率计输入” 接口。
(2)下方测试区域包含 “DUT(被测设备)”,用于放置被测对象;
(3)“Measurement probe(测量探头)”,用于检测相关信号;
(4)“Injection probe(注入探头)”,负责将电流注入测试回路;
(5)“AE” 部件,还有 “Battery(电池)” 及 “人工电源网络 EA -LSN200N”,为测试提供电源等支持。
(6)整个测试在 “Ground plane(接地面)” 上进行,通过闭环控制且限制功率,来开展大电流注入相关测试。
深度解读:为什么车企既做DBCI又做CBCI?
DBCI 更适用于强干扰环境(如电动汽车高压系统),确保极端情况下设备不宕机。
CBCI 更关注高频无线干扰(如智能驾驶传感器的抗手机信号干扰能力)。
5、TWC测试方法
因TWC呈电容特性,在高频部分响应良好,TWC注入法模拟较高频率射频信号耦合到试验样品线束,可视为BCI注入的高频扩展,将测试频率上限扩展到3GHz。TWC测试方法模拟特定电磁脉冲干扰,评估线束和电缆系统对瞬态干扰的抵抗能力,这些干扰可能源于电动汽车或混合动力汽车工作,如电机启动或切换电池模式。在适用高频段,TWC是评估线束对辐射场耦合(尤其容性耦合)抗扰度的有效方法。
测试原理:
采用 电容耦合(非感性),通过同轴结构将高频信号耦合到线束26。
专为 GHz频段(如5G、车载雷达)设计,弥补BCI高频效率低的问题。
关键参数:
频率范围:400MHz~3GHz
测试距离:仅需 100mm(相比BCI更近)。
功率校准:以dBm为单位,需补偿耦合损耗。
典型布置:
线束穿过TWC内导体,射频输入端连接功放,终端接50Ω负载。
无需破坏线束结构,适合高频敏感设备(如毫米波雷达)。

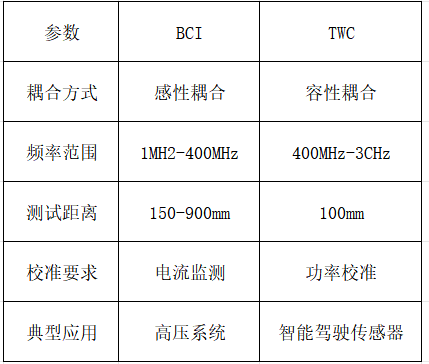

测试方法全对比
6、BCI的校准
在开始正式BCI实验之前,都需要对系统进行校准,主要目的是保证测量的准确性和一致性。

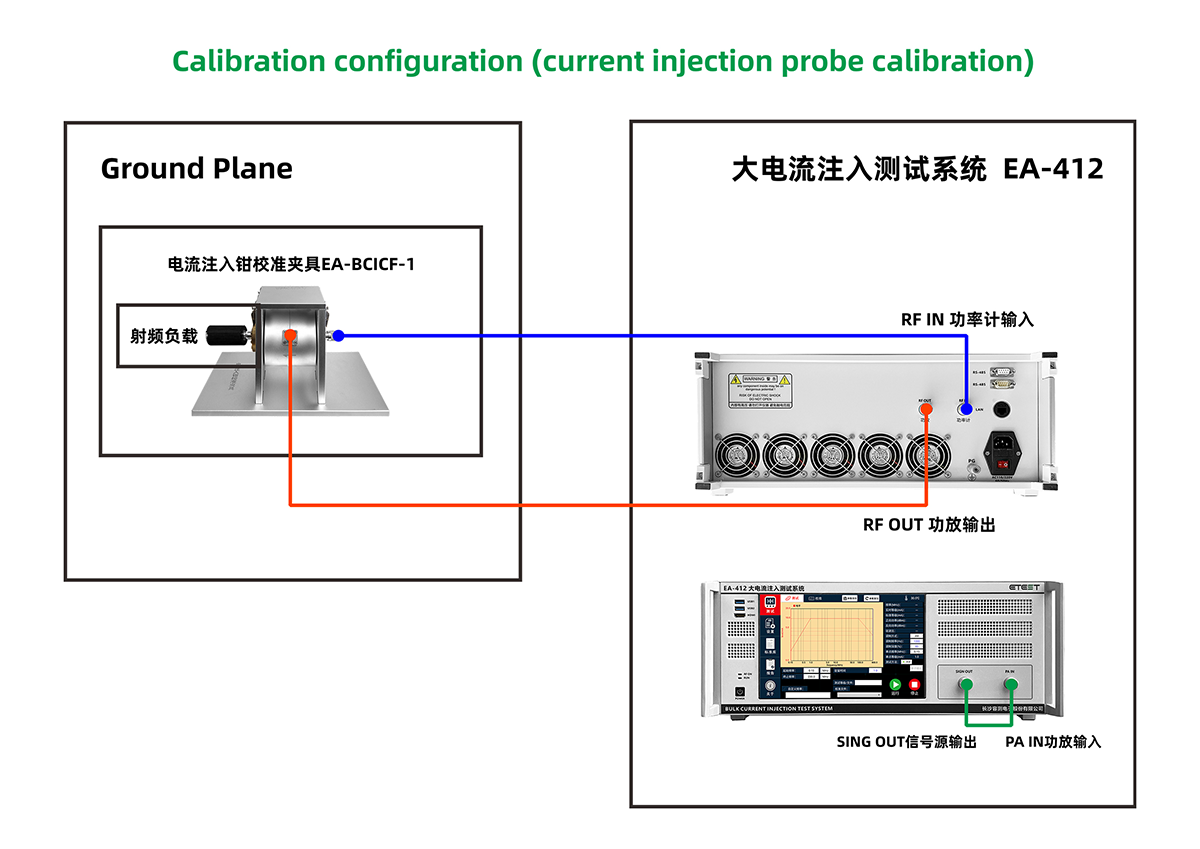

校准示意图原理
(1)利用大电流注入测试系统 EA - 412 产生已知特性的射频信号,通过 “RF OUT 功放输出” 端口输出信号。
(2)将电流注入钳校准夹具 EA - BCICF - 1 放置在接地面(Ground Plane)上,夹具内的电流注入探头与射频负载相连。注入的射频信号通过电流注入探头耦合到负载上,同时利用功率计从 “RF IN 功率计输入” 端口测量反馈信号 ,根据测量值对注入电流进行调整和校准,建立起注入信号与实际注入电流之间的准确对应关系。
总结与展望
BCI和TWC最终目的都是评估电子电气部件(EUT)通过其线束对电磁干扰的抗扰度。
BCI适合评估线束对中低频主导的传导性/感应性耦合共模电流干扰的抗扰度,
TWC适合评估线束对高频辐射场耦合(容性主导)的抗扰度,
二者都适用于各类车辆(传统燃油车、电动车EV、混动车HEV)的电子电气部件线束抗扰度测试。在机动车零部件EMC抗干扰测试中,BCI和TWC各有优势,选择取决于具体测试需求和频段范围。随着TWC成为高频EMC测试重要手段,设备选型很关键。正确的测试设备和方法能提高效率、确保产品电磁兼容性、降低合规风险。
