作为 IEC 61000 系列标准的重要组成部分，IEC 61000-4-2 在全球 EMC 测试认证体系中占据基础地位，为电气和电子设备在静电放电环境下的性能评估提供了统一的技术规范和测试方法。

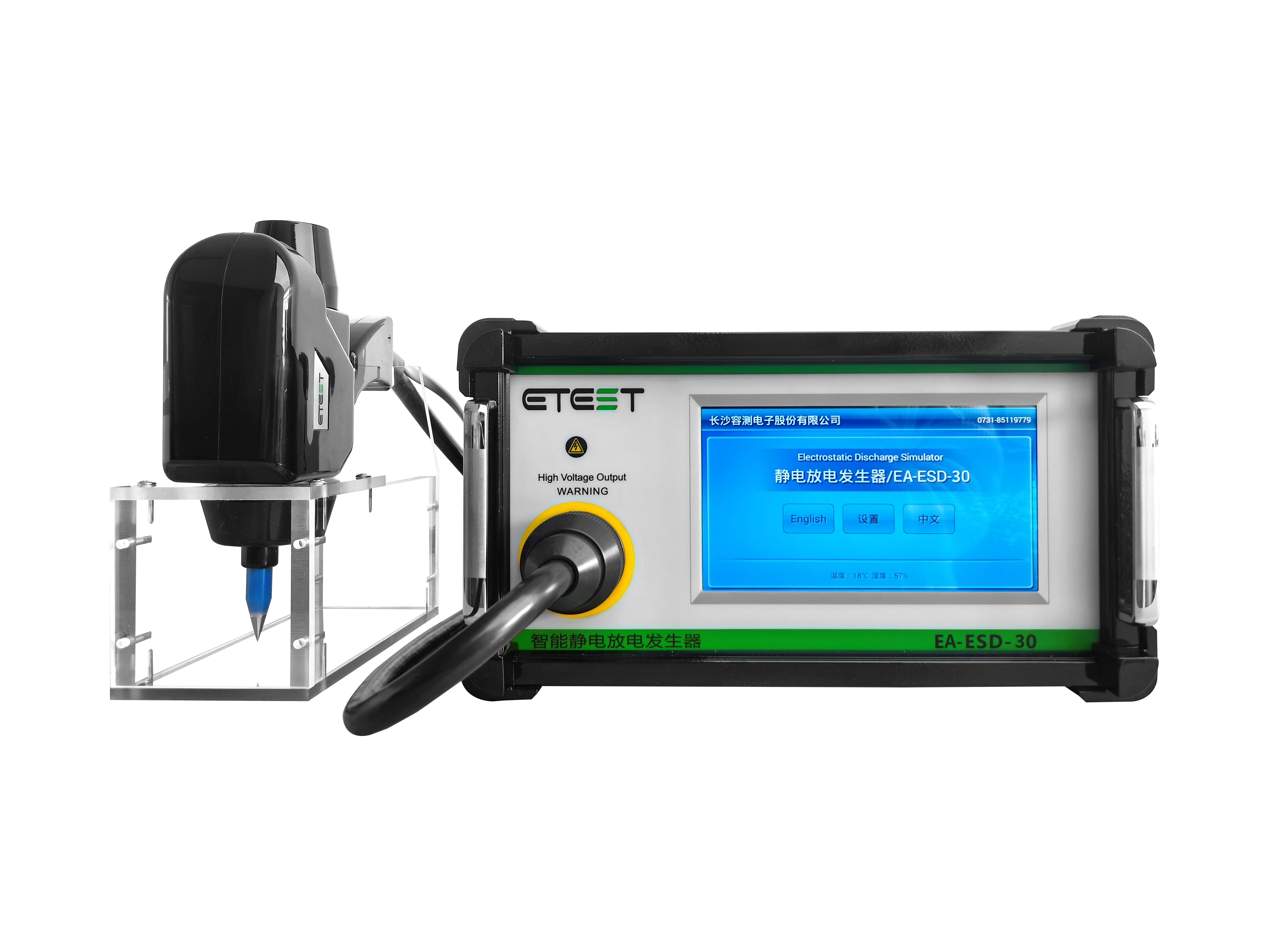

由容测电子自主生产的ES-ESD-20智能静电放电发生器，为静电放电抗扰度测试提供了稳定可靠的设备。
容测电子智能静电放电发生器 ES-ESD-20
2025 年 3 月 7 日，IEC 正式发布了该标准的第 3.0 版（IEC 61000-4-2:2025 Ed3.0），这是对 2008 年发布的第 2.0 版的重大技术修订。新版标准在保持原有核心测试方法的基础上，针对现代电子设备的技术特点和应用需求，在测试设备校准、特殊设备测试配置、测试点选择指导、测量不确定度评估等方面进行了重要更新和完善。
IEC 61000-4-2 标准在整个 EMC 标准体系中具有基础标准地位，按照 IEC 导则 107，它被定义为基础 EMC 出版物。这意味着该标准不针对特定的设备或系统规定具体的测试要求，而是为所有相关产品委员会提供通用的基础参考，各产品委员会负责根据其设备特点选择合适的测试方法和严酷等级。
该标准的应用范围极其广泛，涵盖了消费电子产品（如智能手机、平板电脑、家用电器）、工业控制系统（如 PLC、传感器、工业机器人）、汽车电子设备（如车载娱乐系统、导航系统、传感器）、医疗设备（如心电图机、超声波设备、监护仪）等几乎所有类型的电气和电子设备。在实际应用中，标准的测试要求往往与产品的使用环境、安全等级和功能重要性密切相关，从基础的办公环境设备到严苛工业环境下的关键控制系统，都需要按照相应的测试等级进行 ESD 抗扰度验证。
一、标准的测试方法与程序
1.1 测试等级体系与技术参数
IEC 61000-4-2 标准建立了完整的测试等级体系，分为接触放电和空气放电两种基本测试模式。标准定义了四个主要测试等级和一个特殊等级，具体参数如下表所示：
| 严酷度等级 | 接触放电测试电压 (kV) | 空气放电测试电压 (kV) | 典型应用场景 |
| Level 1 | 2 | 2 | 受保护环境（如实验室、专用机房） |
| Level 2 | 4 | 4 | 普通办公或家用环境 |
| Level 3 | 6 | 8 | 工业环境或较高静电风险场所 |
| Level 4 | 8 | 15 | 严苛环境（如户外通信基站、医疗设备） |
| Level X | 特殊 | 特殊 | 自定义要求 |
Level 1适用于受保护环境下的设备，这类环境静电风险较低，设备对 ESD 的防护要求相对宽松；
Level 2是最常见的测试等级，适用于普通办公或家用环境中的设备，如电脑、打印机等，能够覆盖大多数日常静电放电场景；
Level 3适用于工业环境或可能存在较高静电风险的场所，例如工厂车间的控制设备；
Level 4针对严苛环境下的设备，如户外通信基站或医疗设备，要求设备具备极强的 ESD 防护能力。
标准还规定了每个测试等级对应的放电电流参数要求，包括峰值电流、上升时间、30ns 和 60ns 时的电流值等关键指标。
以 4kV 接触放电为例，标准要求上升时间（tr）为 0.7-1ns（从 10% 到 90% 峰值），峰值电流（Ip）约为 15A，30ns 时的电流值（I30）约为峰值电流的 50%（约 7.5A），60ns 时的电流值（I60）约为峰值电流的 25%（约 3.75A）。
1.2 测试设备的技术规格与校准要求
IEC 61000-4-2 标准对 静电放电发生器（ESD 枪）的技术规格提出了严格要求。标准规定的核心参数包括：储能电容（Cs + Cd）为 150pF±10%
放电电阻（Rd）为 330Ω±10%
充电电阻（Rc）为 50MΩ-100MΩ
输出电压范围额定值可达 30kV（偏差 ±5%）。
2025 年新版标准在测试设备要求方面进行了重要更新。首先，新增了对带空气放电尖端的 ESD 发生器的校准要求，这是为了确保空气放电测试的准确性和可重复性。其次，新增了第二峰值（Ip2）测量点，要求波形的第二个峰值在 10-40ns 内，容许误差为 - 20%~+40%，这一变化旨在更精确地控制放电电流波形特性。
在校准程序方面，标准要求 ESD 发生器必须在 1-4 级的所有等级上进行校准，包括正负极性。校准过程需要记录 5 次放电的关键参数，包括：第一峰值电流（Ip1）、第二峰值电流（Ip2）、30ns 时的电流值（I30）、60ns 时的电流值（I60）和电流上升时间（tr）。特别要求至少记录一次 + 8.0kV 波形的完整记录。
对于空气放电校准，如果接触放电和空气放电模式切换只是更换前端放电金属导体（没有附加的有源或无源电子元件），校准可仅测量空气放电时的最大开路电压。否则，需要在接触放电模式下安装空气放电头进行完整的电流波形测量。
标准还对测试环境条件提出了严格要求。测试应在受控环境下进行，环境温度为 15°C 至 35°C，相对湿度为 30% 至 60%，大气压力为 86kPa 至 106kPa。这些环境条件的控制对于确保测试结果的可重复性和准确性至关重要，特别是湿度条件，因为较低的湿度有助于静电的积累，而较高的湿度则会减缓静电的放电过程。
1.3 测试程序与操作流程
IEC 61000-4-2 标准规定的测试程序包括直接放电和间接放电两种基本方式。直接放电是指通过传导直接耦合方式对受试设备（EUT）实施放电，包括接触放电和空气放电两种模式；间接放电是指对受试设备附近的耦合板实施放电，以模拟人体对受试设备附近物体的放电，通过空间辐射耦合方式实施干扰。接触放电是标准中优先推荐的测试方法，因为它能够更精确地控制放电能量的施加。在接触放电测试中，放电电极保持与受试设备的接触并由发生器内的放电开关激励放电。测试时，发生器必须垂直于 EUT 表面，放电尖端必须在放电取消前接触 EUT。
空气放电适用于绝缘表面或缝隙等无法进行接触放电的部位。在空气放电测试中，将试验发生器的充电电极靠近设备并由火花对受试设备激励放电。测试要求放电尖端必须尽可能快地接近 EUT 而不造成机械损坏。
标准对测试点的选择提出了详细指导。直接放电点应包括操作人员可能接触到的金属部分、控制按键、显示屏等；间接放电点包括耦合板。测试点选择应优先覆盖用户易接触区域，如 USB 口、按键、缝隙等。标准还新增了关于测试点选择和直接接触放电脉冲数量指定的指导附录（Annex E），为实际测试操作提供了更明确的技术支持。
在测试次数和放电频率方面，标准要求每个测试点至少施加 10 次放电，正负极性各 5 次，每次放电间隔至少 1 秒。对于不同类型的电路，标准提出了差异化要求：模拟电路设备每个极性施加 10 次脉冲，数字电路设备每个极性施加 20 次脉冲。连续放电频率不得超过 1Hz，以确保 EUT 有足够时间恢复。
标准还规定了预备试验程序，要求按空气放电、接触放电、使用水平耦合板及垂直耦合板的间接放电这一顺序进行调查。接触放电以 20Hz（重复周期 0.05 秒）的施加频率进行，如果没有指定间隔时间，也可按 1 次 / 秒进行施加。
1.4 合格判定准则与性能判据
IEC 61000-4-2 标准建立了三级性能判据体系，用于评估设备在 ESD 测试中的性能表现：A 级（正常性能）：设备在制造商、委托方或购买方规定的限值内性能正常，无任何功能降级或性能偏差。这是最严格的合格判据，要求设备在测试过程中完全保持正常工作状态。
B 级（暂时性能下降但可自动恢复）：受试设备功能或性能暂时丧失或降低，但在干扰停止后能自行恢复，不需要操作者干预。这类性能降级是可接受的，只要设备能够自动恢复到正常工作状态。
C 级（需人工干预恢复）：功能或性能暂时丧失或降低，但需操作者干预才能校正。这种情况下，虽然设备出现了故障，但通过人工干预可以恢复，且不造成设备损坏或数据丢失。
D 级（设备损坏或功能永久丧失）：设备损坏或功能永久丧失，这是不合格的判定结果。
标准强调，试验结果应根据受试设备（EUT）在试验中的功能下降或降低程度进行分类，该下降或降低程度相对于产品委员会所规定的允许下降程度而言。产品委员会需根据设备用途定义可接受的性能等级，这为不同应用领域的设备提供了灵活性，允许根据设备的安全等级和功能重要性制定相应的性能要求。
在实际测试中，性能监测是判定合格与否的关键环节。测试过程中需要持续监测设备的各项功能指标，包括但不限于：设备的基本运行状态、显示功能、通信功能、数据处理能力、存储功能等。对于具有复杂功能的设备，还需要特别关注其在 ESD 干扰下的软件响应，如是否出现死机、重启、数据丢失等现象。
二、设备抗扰度要求分析
2.1 不同类型设备的分级要求
IEC 61000-4-2 标准对设备抗扰度的要求呈现出明显的分级特征，主要根据设备的使用环境、功能重要性和安全等级进行划分。这种分级体系确保了标准的广泛适用性，同时也为不同应用场景下的设备提供了差异化的技术要求。工业控制设备通常需要满足最高的抗扰度要求。典型工业设备需达到≥4 级的测试要求，即接触放电 8kV、空气放电 15kV。这是因为工业环境中存在大量的机械设备、金属结构和复杂的电磁环境，静电放电风险较高。工业控制设备作为生产过程的核心，一旦因 ESD 失效可能导致生产中断、设备损坏甚至安全事故。
消费电子设备的抗扰度要求相对较低，但随着技术发展也在不断提高。一般消费电子设备常用 2kV 到 8kV 的测试等级。例如，手机需要通过 ±8kV 接触放电测试，特别是 Type-C 接口等易受静电影响的部位。根据标准定义，大多数消费类产品包括智能手机都需要满足至少 ±8kV 空气放电和 ±4kV 直接接触放电的要求。
医疗设备的抗扰度要求因设备类型和使用场景而异。标准规定医疗设备通常需要满足等级 3 或更高的测试要求，以确保在关键应用中不会因 ESD 而失效。具体而言，医疗监护产品通常需要达到接触放电 ±6kV、空气放电 ±8kV 的要求，并且测试结果需满足 B 类性能判据，即允许性能降低但能自行恢复，不允许数据丢失或改变。某些关键医疗设备如体外冲击波碎石机的 ESD 测试等级要求更高，接触放电 ±6kV（设备操作界面）、±4kV（患者连接部分），空气放电 ±15kV（设备外壳）。
汽车电子设备面临着特殊的抗扰度要求。车规级 ESD 二极管不仅要满足 IEC 61000-4-2 的 ESD 防护等级，还需通过 AEC-Q200 车规认证，能够在 - 40℃至 125℃（Grade 1）甚至 - 40℃至 150℃（Grade 0）的极端温度下稳定工作。
2.2 环境等级与设备分类的对应关系
IEC 61000-4-2 标准建立了环境等级与设备抗扰度要求的对应关系，这种对应关系基于设备实际使用环境的静电风险评估：| 环境等级 | 典型环境特征 | 接触放电要求 | 空气放电要求 | 适用设备类型 |
| 受保护环境 | 实验室、专用机房 | 2kV | 2kV | 精密测试仪器、服务器 |
| 普通办公环境 | 办公室、家庭 | 4kV | 8kV | 电脑、打印机、家用电子设备 |
| 工业环境 | 工厂车间、控制中心 | 6kV | 12kV | 工业控制设备、PLC、传感器 |
| 严苛环境 | 户外、医疗场所 | 8kV | 15kV | 通信基站、医疗设备、户外电子设备 |
标准还根据设备的功能重要性提出了差异化要求。对于安全关键设备，如医疗生命支持设备、汽车安全系统、工业过程控制系统等，通常要求采用更严格的测试等级和更严格的性能判据。这些设备一旦因 ESD 失效可能导致人员伤亡、重大财产损失或环境危害。
2.3 特殊设备类型的差异化要求
2025 年新版标准在特殊设备类型的测试要求方面进行了重要更新，新增了多个针对特定设备类型的测试配置和方法指导。可穿戴设备是新版标准特别关注的设备类型。标准新增了关于可穿戴设备的 informative annex（Annex J），详细说明了可穿戴设备 ESD 测试的特殊要求。由于可穿戴设备的使用场景与传统设备存在显著差异，如穿戴者手部产生的 ESD、脱下带电设备时的放电、设备对其他物体的直接放电等，标准建议使用 200pF 储能电容和 50Ω 放电电阻的 ESD 发生器来重现最严苛的放电电流条件。
壁挂式设备也有专门的测试配置要求。标准新增的 normative annex（Annex I）规定了壁挂式设备的测试配置，要求使用高度为 (0.8±0.08) m 的非导电支撑物，EUT 电缆必须通过 (0.5±0.05) mm 的绝缘支撑与参考接地平面隔离。
医疗设备的特殊要求体现在对患者安全的特别关注。医疗设备不仅要满足基本的 ESD 抗扰度要求，还要确保在 ESD 事件中不会对患者造成伤害。例如，医用电钻等手持医疗设备需要通过 EN61000-4-2 标准的接触放电 4kV 测试。某些医疗设备如电子体温计需要通过接触放电 ±8kV、空气放电 ±15kV 的严格测试，且判定依据为 Class A，即不允许出现任何性能降级。
汽车电子设备的特殊要求反映在其工作环境的极端性。汽车电子设备不仅要承受静电放电的电气应力，还要在高温、低温、振动、湿度变化等恶劣环境条件下保持稳定的 ESD 防护性能。因此，车规级 ESD 防护器件需要通过严格的环境可靠性测试，确保在整个产品生命周期内的性能稳定性。
2.4 功能降级的允许程度与判定标准
IEC 61000-4-2 标准对功能降级的允许程度制定了明确的判定标准，这一标准直接关系到设备的合格性判定和实际使用可靠性。标准明确规定，性能判据的选择必须与设备的使用目的和安全要求相匹配。对于安全关键设备，如医疗生命支持设备、航空电子设备、汽车安全系统等，通常要求采用 A 级性能判据，即不允许出现任何功能降级或性能偏差。这类设备一旦在 ESD 事件中出现性能下降，可能导致严重的安全后果。
对于一般工业设备，标准允许采用 B 级或 C 级性能判据。B 级判据允许设备出现暂时的性能下降，但必须能够自动恢复，不需要人工干预。这种判据适用于大多数工业控制设备，如 PLC、变频器、工业计算机等。C 级判据允许设备出现需要人工干预才能恢复的性能下降，但不允许造成设备损坏或数据丢失。
在实际判定过程中，需要特别关注以下几个方面：首先是功能降级的持续时间，短暂的性能下降通常是可接受的，但如果持续时间过长则可能影响设备的正常使用；其次是功能降级的程度，轻微的性能波动通常可以接受，但如果影响到设备的基本功能则判定为不合格；最后是恢复能力，设备必须能够在合理时间内恢复到正常工作状态，且恢复后不应留下任何后遗症。
标准还强调，制造商应在产品规范中明确规定允许的性能降级程度。这一要求确保了测试判定的一致性和可重复性，避免了因判定标准不明确而产生的争议。同时，制造商还需要提供详细的性能监测方法和判定准则，以便测试人员能够准确评估设备在 ESD 测试中的性能表现。
三、与其他 EMC 标准的关系
3.1 IEC 61000 系列标准体系中的地位
IEC 61000-4-2 在整个 IEC 61000 系列标准体系中占据基础标准的核心地位。IEC 61000 系列标准是由国际电工委员会制定的一系列电磁兼容性标准，旨在指导制造商和用户如何确保电子设备和系统的电磁兼容性能。该系列标准涵盖了从电磁环境描述到测试方法、从发射限值到抗扰度要求的完整技术体系。IEC 61000 系列标准的结构体系包括以下主要部分：
•IEC 61000-1-X：通用考虑，包括 EMC 相关的定义、概念和方法学
•IEC 61000-2-X：描述不同环境中电磁干扰的环境条件和兼容性等级
•IEC 61000-3-X：关注公共低压供电系统中的谐波电流发射、电压波动和闪烁限值
•IEC 61000-4-X：详细规定各种 EMC 现象的测试和测量技术
•IEC 61000-6-X：规定不同环境的通用 EMC 要求
IEC 61000-4-2 作为IEC 61000-4 系列的重要组成部分，与其他测试方法标准并列，包括：IEC 61000-4-3（射频电磁场抗扰度测试）、IEC 61000-4-4（电快速瞬变 / 脉冲群抗扰度测试）、IEC 61000-4-5（浪涌抗扰度测试）、IEC 61000-4-6（射频场感应的传导干扰抗扰度测试）、IEC 61000-4-8（工频磁场抗扰度测试）、IEC 61000-4-11（电压暂降、短时中断和电压变化抗扰度测试）等。
作为基础 EMC 出版物，IEC 61000-4-2 按照 IEC 导则 107 具有基础标准地位，这意味着它为所有相关产品委员会提供通用的基础参考，但不针对特定设备或系统规定具体的测试要求。各产品委员会负责根据其设备特点选择合适的测试方法和严酷等级，这种标准化体系确保了不同产品领域在 EMC 测试方面的一致性和可比性。
3.2 与产品类 EMC 标准的层次关系
IEC 61000-4-2 与产品类 EMC 标准之间存在明确的层次关系，形成了从基础标准到产品标准的完整技术体系。基础标准层包括 IEC 61000-4 系列等测试方法标准，它们提供通用的测试方法和程序，不针对特定产品。这些标准定义了测试设备、测试配置、测试程序、合格判据等基础技术要求，为所有产品领域的 EMC 测试提供技术基础。
产品类标准层是针对特定品类设备的 "专项要求"，会根据产品的用途、应用场景，明确更具体的指标，比基础标准更具针对性。产品类标准通常引用基础标准的测试方法，但会根据产品特点调整测试等级、测试点选择、性能判据等具体要求。
例如，在医疗设备领域，IEC 60601 系列标准是医疗电气设备的专用 EMC 标准，其中 IEC 60601-1-2 规定了医疗电气设备的电磁兼容性要求。该标准引用了 IEC 61000-4-2 等基础标准的测试方法，但针对医疗设备的特殊要求制定了更严格的测试等级和性能判据。
在汽车电子领域，CISPR 25 和 ISO 11452 系列标准是汽车电子设备的专用 EMC 标准。这些标准同样引用了 IEC 61000-4-2 的 ESD 测试方法，但根据汽车电子设备的特殊使用环境（如高温、振动、电池供电等）制定了相应的测试要求和性能判据。
在信息技术设备领域，IEC 60950 系列标准是信息技术设备的安全和 EMC 标准，其中 EMC 部分引用了 IEC 61000 系列基础标准。这些产品标准根据信息技术设备的特点，如高速数据传输、低电压工作、便携式设计等，制定了相应的 ESD 测试要求。
3.3 与通用 EMC 标准的协调配合
IEC 61000-4-2 与通用 EMC 标准之间存在密切的协调配合关系，共同构成了完整的 EMC 测试认证体系。通用 EMC 标准主要包括 IEC 61000-6-1（住宅、商业和轻工业环境的抗扰度）和 IEC 61000-6-2（工业环境的抗扰度）等，这些标准规定了不同环境中使用的设备的 EMC 要求。通用标准不针对某一特定产品，而是覆盖了所有在特定环境中使用的设备，起到 "兜底" 作用。
在工业环境应用中，设备通常需要符合 EN 61000-6-2（抗扰度）+ EN 61000-6-4（发射）的要求。IEC/EN 61000-6-2 适用于在工业环境中使用的电气和电子设备的 EMC 抗扰度要求，当相关的特定产品或产品类 EMC 抗扰度标准不可用时，可以使用该通用标准。
通用标准与基础标准的配合关系体现在：通用标准规定测试等级和性能要求，基础标准规定测试方法和程序。例如，IEC 61000-6-2 规定了工业环境中设备的 ESD 抗扰度要求（通常为 Level 3 或 Level 4），而 IEC 61000-4-2 则提供了实现这些测试要求的具体方法和程序。
在实际认证应用中，产品通常需要根据其使用环境选择相应的通用标准。如果产品有特定的产品类 EMC 标准，则优先使用产品类标准；如果没有产品类标准，则使用通用标准。无论使用哪种标准，都需要引用相应的基础标准来执行具体的测试程序。
3.4 与 CISPR 系列标准的互补关系
IEC 61000-4-2 与 CISPR 系列标准之间存在重要的互补关系，共同构成了全球 EMC 标准体系的核心。IEC 和 CISPR（国际无线电干扰特别委员会）是制定 EMC 标准的两个平行组织，CISPR 制定的标准编号为 CISPR Pub. XX，IEC 制定的标准编号为 IEC XXXXX。这种分工体系确保了 EMC 标准在不同技术领域的专业性和完整性。
CISPR 系列标准主要关注电磁发射，特别是设备产生的无线电干扰。例如，CISPR 22 规定了信息技术设备的无线电骚扰限值和测量方法，CISPR 11 规定了工业、科学和医疗（ISM）射频设备的骚扰特性限值和测量方法。这些标准与 IEC 61000-4 系列的抗扰度标准形成互补，共同构成了完整的 EMC 测试体系。
在汽车电子领域，CISPR 25 是汽车电子设备的专用电磁发射标准，而 IEC 61000-4-2 等标准则提供抗扰度测试方法。这种组合确保了汽车电子设备既不会对车载无线电系统造成干扰，也能够抵抗来自车内环境的各种电磁干扰。
在医疗设备领域，CISPR 11 规定了医疗电气设备的电磁发射要求，而 IEC 61000-4-2 等标准提供抗扰度测试方法。这种分工确保了医疗设备在使用过程中不会对其他医疗设备或通信系统造成干扰，同时也能够在复杂的医疗环境中正常工作。
标准之间的协调机制确保了测试要求的一致性。例如，在 EN 61000-6-2 通用标准中，明确列出了需要执行的测试项目，包括 IEC 61000-4-2（静电放电）、IEC 61000-4-3（射频电磁场）、IEC 61000-4-4（电快速瞬变）、IEC 61000-4-5（浪涌）、IEC 61000-4-6（射频场传导干扰）、IEC 61000-4-8（工频磁场）、IEC 61000-4-11（电压暂降）等。这种明确的引用关系确保了标准应用的一致性和完整性。
3.5 在 EMC 认证体系中的应用顺序
IEC 61000-4-2 在 EMC 认证体系中遵循明确的应用顺序和层次结构，这一顺序确保了认证测试的系统性和完整性。在 EMC 认证体系中，标准的应用顺序通常为：产品类标准→ 通用标准 → 基础标准。首先查找是否有针对产品的专用 EMC 标准，如果有则优先使用产品类标准；如果没有产品类标准，则使用通用标准（如 IEC 61000-6-1 或 IEC 61000-6-2）；无论使用哪种标准，都需要引用相应的基础标准（如 IEC 61000-4-2）来执行具体的测试程序。
在具体认证流程中，以欧盟 CE 认证为例，通常包括以下步骤：
1.初步评估（1 周）：确认产品适用性及所需标准
2.实验室测试（2-4 周）：在具备 ISO/IEC17025 资质的实验室完成 EMI/EMS 测试，包括静电放电抗扰度测试（IEC 61000-4-2）
3.技术文件准备：包括设计图纸、测试报告、使用说明书等
4.签署符合性声明（DoC）：由制造商声明产品合规性
5.贴标与市场准入：通过审核后加贴 CE 标志
在国际互认体系中，IEC 61000-4-2 作为国际标准得到了全球主要经济体的认可。例如，我国的 GB/T 17626.2 标准等同采用 IEC 61000-4-2:2008，日本的 JIS 标准、韩国的 KC 标准、澳大利亚的 AS 标准等都以 IEC 61000-4-2 为基础制定相应的国家标准。这种国际互认体系大大简化了产品的全球市场准入程序。
四、最新版本或修订内容
4.1 2025 年第 3.0 版的主要技术更新
IEC 61000-4-2:2025 第 3.0 版在技术内容方面进行了多项重要更新，这些更新反映了现代电子设备技术发展和测试方法改进的需求。最重要的技术更新之一是新增了对空气放电尖端的校准要求。新版标准明确要求对带空气放电尖端的 ESD 发生器进行校准，这一变化旨在确保空气放电测试的准确性和可重复性。在此之前，标准主要关注接触放电的校准要求，而对空气放电的校准要求相对宽松。新的校准要求包括对空气放电尖端开路电压的测量，以及在特定条件下对完整电流波形的测量，这些要求大大提高了空气放电测试的技术精度。
新增第二峰值（Ip2）测量点是另一个重要技术变化。标准要求波形的第二个峰值在 10-40ns 内，容许误差为 - 20%~+40%。这一新增参数能够更精确地控制放电电流波形特性，特别是对于现代高速电子设备的 ESD 测试具有重要意义。传统的峰值电流和上升时间参数已经不能完全反映 ESD 放电的复杂特性，Ip2 参数的引入为更准确地模拟实际静电放电现象提供了技术支持。
测试设备技术规格的更新也值得关注。新版标准要求高压电源的输出电压范围更宽，最小电压需小于 100V，最大电压需大于 30kV，同时保持 ±5% 的精度要求。这一变化适应了现代电子设备对 ESD 测试的多样化需求，特别是对于低电压、高集成度的新型电子器件。
校准程序的改进体现在多个方面。首先，标准改进了电流校准程序，提高了校准的精确性和可重复性；其次，增强了对测量不确定度的考虑，并提供了不确定度预算示例，帮助用户更好地理解和控制测试过程中的不确定性。这些改进对于提高测试结果的可靠性和一致性具有重要意义。
4.2 特殊设备测试配置的新增内容
2025 年新版标准在特殊设备测试配置方面进行了重要扩展，新增了多个针对特定设备类型的测试方法和配置要求。可穿戴设备测试方法是新版标准的重要新增内容。标准新增了关于可穿戴设备的 informative annex（Annex J），详细说明了可穿戴设备 ESD 测试的特殊要求。由于可穿戴设备的使用场景与传统设备存在显著差异，标准特别强调了以下测试场景：穿戴者手部产生的 ESD、脱下带电设备时的放电、设备对其他物体的直接放电等。标准建议使用 200pF 储能电容和 50Ω 放电电阻的 ESD 发生器来重现最严苛的放电电流条件，这一建议基于对可穿戴设备特殊使用环境的深入分析。
壁挂式设备的专用测试配置也在新版标准中得到明确规定。标准新增的 normative annex（Annex I）详细规定了壁挂式设备的测试配置要求，包括使用高度为 (0.8±0.08) m 的非导电支撑物，EUT 电缆必须通过 (0.5±0.05) mm 的绝缘支撑与参考接地平面隔离等技术细节。这些具体的技术要求确保了壁挂式设备在测试过程中能够模拟真实的安装和使用条件。
测试点选择和脉冲数量指导的新增内容为实际测试操作提供了更明确的技术支持。标准新增的 informative annex（Annex E）详细说明了如何选择测试点，并给出了直接接触放电脉冲数量的具体指导。这一附录特别强调了测试点选择的系统性和代表性，要求覆盖设备的所有关键部位，包括用户可接触区域、接口、缝隙等易受静电影响的部位。
安装后测试方法的调整反映了标准对实际应用场景的关注。由于安装后测试无法在受控环境中进行，新版标准将这部分内容移至新的 informative annex（Annex G）。虽然测试程序和方法没有改变，但这种结构调整更清晰地反映了不同测试场景的技术特点和要求。
4.3 测量不确定度评估的强化要求
2025 年新版标准在测量不确定度评估方面进行了重要强化，这一变化反映了现代测试技术对精度和可靠性要求的不断提高。标准改进了测量不确定度的考虑方法，并提供了具体的不确定度预算示例，帮助用户更好地理解和控制测试过程中的不确定性。这一改进对于提高测试结果的可信度和国际互认具有重要意义。
不确定度来源的系统分析是新标准的重要内容。标准明确列出了影响 ESD 测试不确定度的主要因素，包括：示波器时基误差和抖动（通常可忽略）、示波器垂直分辨率（通常可忽略）、测量系统的阶跃响应上升时间和频率响应带宽、由于测量系统有限带宽导致的脉冲峰值失真等。这种系统性的分析方法为测试实验室提供了评估和控制不确定度的具体指导。
多参数不确定度评估方法是新标准的技术创新。由于干扰量参数对 EUT 的影响未知，标准要求不能为干扰量指定单一的不确定度区间，而应对干扰量的每个参数都给出相应的不确定度区间。这意味着需要为 ESD 电流放电上升时间（tr）、ESD 电流放电第一峰值（Ip1）、ESD 电流放电第二峰值（Ip2）、ESD 电流放电 30ns 时的值（I30）、ESD 电流放电 60ns 时的值（I60）等每个参数都建立相应的不确定度预算。
校准结果的不确定度要求也得到了强化。为了提供生成的 ESD 电流放电符合标准要求的证据，校准结果需要与标准规定的容差进行比较，但容差不能通过测量不确定度来降低。这一要求确保了测试设备的校准精度始终满足标准要求，不会因为不确定度的存在而降低测试的严格性。
