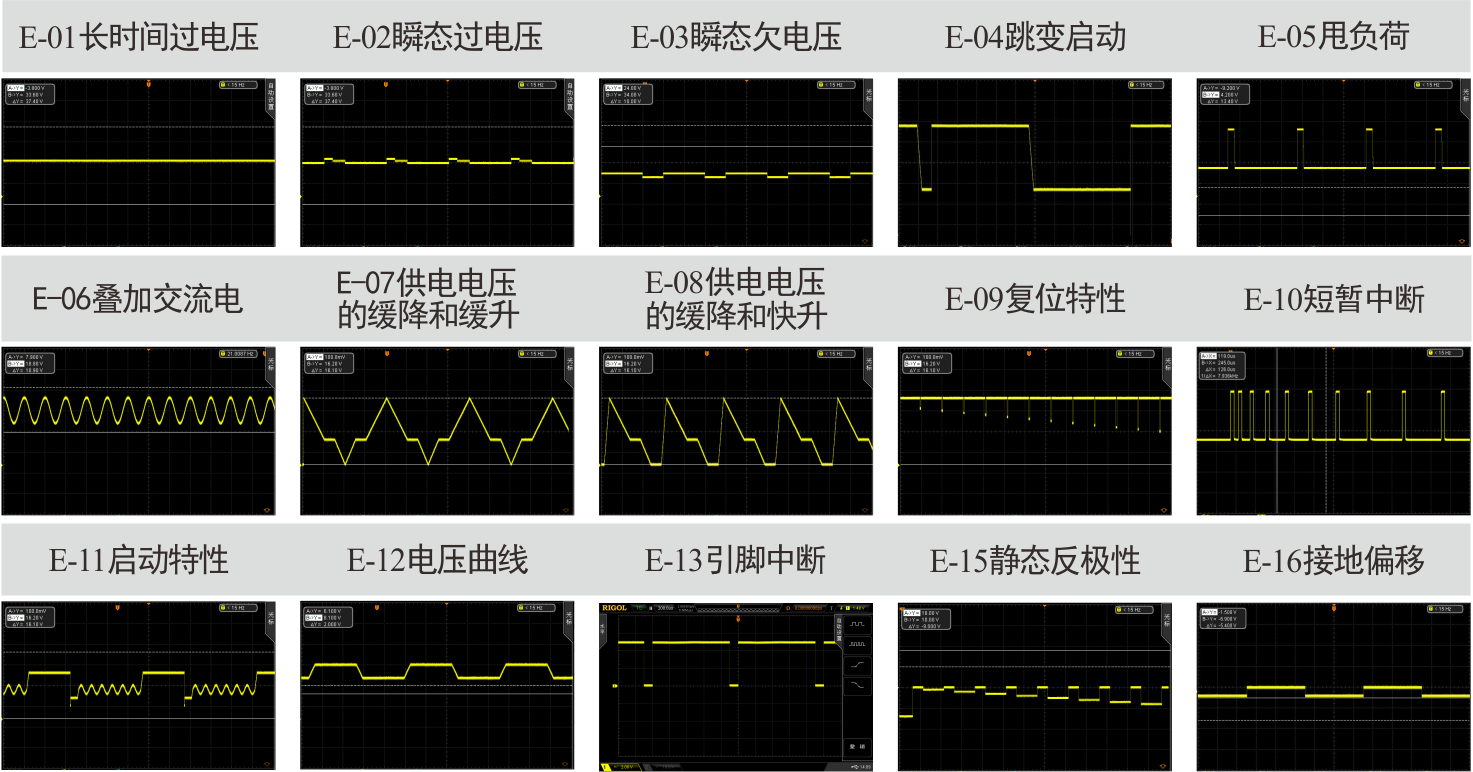

模拟汽车电子因不同的工况,电池电压变化所产生的干扰
汽车电子可编程电源功能特点
·10.1寸安卓系统电容触控显示屏
·四象限双极性电源,满足12V、24V、48V车载电气系统
·频率带宽支持DC-300KHz
·任意设定电压变化,可高精度线性控制
·支持函数通过点编辑波形,最多支持1600万电压点
·支持几百家主机厂波形库,用户可自定义编辑波形,并进行储存命名
·支持多台同时触发,触发延时<1μs
·远程自校正功能,方便使用
·任意编辑波形,支持直流线性、直流叠加交流、方波、三角波、指数波等20多种波形元素
·支持线损补偿

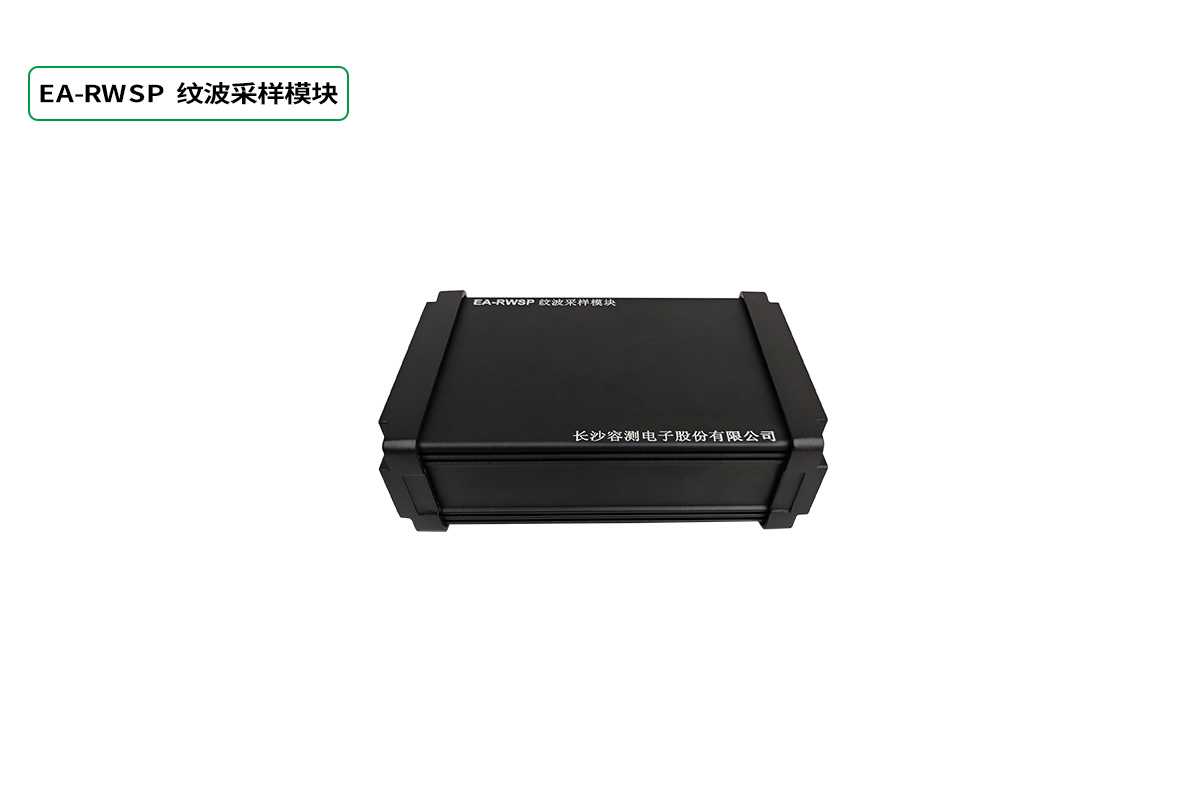

·选配纹波采样模块支持ISO 16750-2023 4.4要求
高速微中断开关功能特点
·内置S1、S2开关,自动取反
·支持正极、负极中断
·波形上升下降时间<200ns
·最小支持1μs中断时间
·可任意编程中断时间
·低内阻设计
·支持最多16路信号线
·多种电压变化率
·支持多路输出不同中断波形
·多种规格内阻,支持1Ω、10Ω、100Ω、1000Ω,支持外置电阻

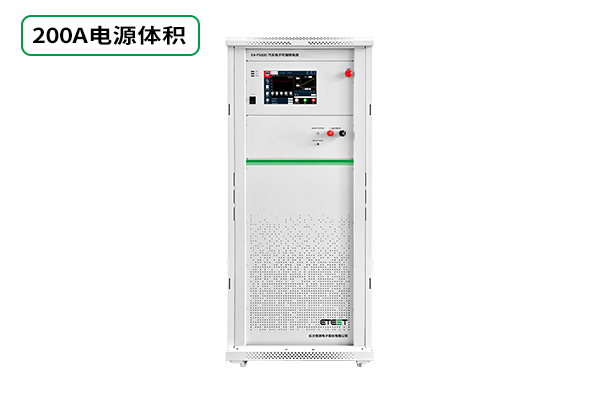

EA-PS400系列汽车电子可编程电源应用于汽车电子电气性能试验 | |
输出电压 | -40V~+40V四象限双极性 |
输出电流 | 10A、30A、50A、100A、200A(根据用户需求) |
瞬态电流 | 约为持续电流3~5倍,持续时间1ms~20ms(根据电容容量),超限自动限流 |
过流或者短路保护 | 支持 |
电压上升沿下降沿时间 | <10μs |
源阻抗(Ri) | 0mΩ~500mΩ可调。 另支持外置内阻,满足特定车厂标准要求 |
阻抗分辨率 | 1mΩ |
源阻抗精度 | <±5% |
输出电压频率 | DC-300kHz |
无畸变的交流电压幅值(Vpp) | 100kHz时最大20Vpp ,200kHz时最大10Vpp ,300KHz时最大6Vpp |
输出频率精度 | <±1% |
正频率输出方式 | 固定、线性、对数 |
波形上升下降沿时间 | <3µs(0-36V) |
电压上升速率 | 约12V/µs |
纹波噪声 | <0.1Vpp |
最大输出功率 | 400W~8000W(根据用户需求) |
任意波形发生器 | 内置 |
功率放大器 | 内置 |
功率放大比例 | 1:10 |
组合波形编辑 | 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频。 |
组合波最小可编辑时间 | 5µs |
自由波编辑方式 | Excel、PC端上位机软件、屏界面 |
自由波波形点数 | ≤16000000 |
自由波可编辑点间隔时间 | 最小0.1µs |
自由波编辑软件 | 标配 |
自由波格式 | Excel、CSV |
示波器数据导入 | 支持 |
示波器数据格式 | CSV |
可导入波形容量 | 最大16M |
带宽 | 300kHz |
过热保护 | 支持 |
二次开发 | 支持信号触发、支持RS485程控 |
接口 | HDMI、USB、RS485、以太网 |
接口类型 | 支持高清投屏、支持鼠标、键盘操控、其他 |
使用环境 | 温度:10℃~40℃,湿度:30%~70% |
工作电源 | AC:110V/2200V@50Hz/60Hz |
外形尺寸 | 4U/19"标准机箱,电源容量大于50A尺寸不同 |
重量 |
约19kg(50A) |
EA-I16 高速微中断开关 | |
电源线中断开关 | 内置 |
电源开关 | 内置S1(S+)、S-、S2 |
S2泄放电阻 | 开路、0Ω、0.1Ω、1Ω、100Ω |
内阻 | ≤50mΩ |
最大电压 | 80V |
最大电流 | 50A、100A、200A根据用户需求 |
电流方向 | 正极、负极 |
上升下降沿时间 | <200ns |
波形畸变率 | <5% |
电压变化率 | ≥100V/µs、≥20V/µs |
开通时间 | 1µs~16s |
中断时间 | 1µs~16s |
中断时间步进 | 支持 |
峰值电流范围 | 持续电流400A,维持时间200ms,1200A可持续1ms,峰值电流若大于1200A自动切断供电。 |
校准附件 | 标配1Ω 、100Ω |
信号线中断开关 | 内置 |
内阻 | ≤150mΩ |
信号线通道 | 16通道可切换 |
切换方式 | 自动切换 |
试验模式 | 支持单路、多路同时试验。 |
最大电压 | 40V |
最大电流 | ≤2A |
电流方向 | 双向,任意接插 |
上升沿或者下降沿时间 | <200ns |
波形畸变率 | <5% |
中断数据编程 | 支持 |
峰值电流范围 | 最大3A持续200ms |
校准附件 | 标配1Ω 、1000Ω |
接口 | 以太网、HDMI、USB、RS485 |
接口功能 | 支持高清投屏、支持鼠标、远程控制 |
使用环境 | 温度:10℃~40℃,湿度:30%~70% |
工作电源 | AC:110V/220V@50Hz/60Hz |
外形尺寸 | 4U/19"标准机箱,电源容量大于50A尺寸不同 |
重量 | 约10kg |
EA-7637-P5 汽车抛负载干扰发生器 | |
Pulse5a | 适用于12V、24V系统 |
输出电压(Vs) | 10V~210V |
输出电压分辨率 | 1V |
输出电压精度 | <±5% |
源阻抗(Ri) | 0.5Ω~40Ω |
源内阻分辨率 | 0.1Ω |
脉冲宽度(td) | 40ms~9999ms可调节 |
上升时间(tr) | 1ms~10ms可调节 |
脉冲间隔(t1) | 11s~999s可调节(根据输出电压) |
分辨率 | 1ms |
Pulse5b | 适用于12V、24V系统 |
输出电压(Vs) | 10V~210V |
抑制电压分辨率 | 1V |
上升时间(tr) | 1ms~10ms可调节 |
上升时间分辨率 | 1ms |
脉冲宽度(td) | 40ms~9999ms可调节 |
脉冲宽度分辨率 | 1ms |
脉冲间隔时间 | 11s~999s可调节(根据输出电压) |
脉冲次数 | 1~99999次 |
样品支持电压 | 80V Max |
样品支持电流 | 根据用户需求30A、50A、100A、200A |
过流或者短路保护 | 支持 |
过热保护 | 支持 |
通用参数 | |
接口 | 以太网、HDMI、USB、RS485等 |
二次开发 | 支持以太网、RS485程控 |
接口功能 | 支持高清投屏、支持鼠标、远程控制 |
使用环境 | 温度:10℃~40℃,湿度:30%~70% |
工作电源 | AC:110V~220V@50/60Hz |
外形尺寸 | 4U/19" |
重量 | 约15kg |
