模拟汽车电子在各种工况下，沿电源线产生的瞬态脉冲干扰
模拟汽车电子在各种工况下，沿电源线产生的瞬态脉冲干扰
·10.1英寸安卓系统电容触控显示屏，智能化操作

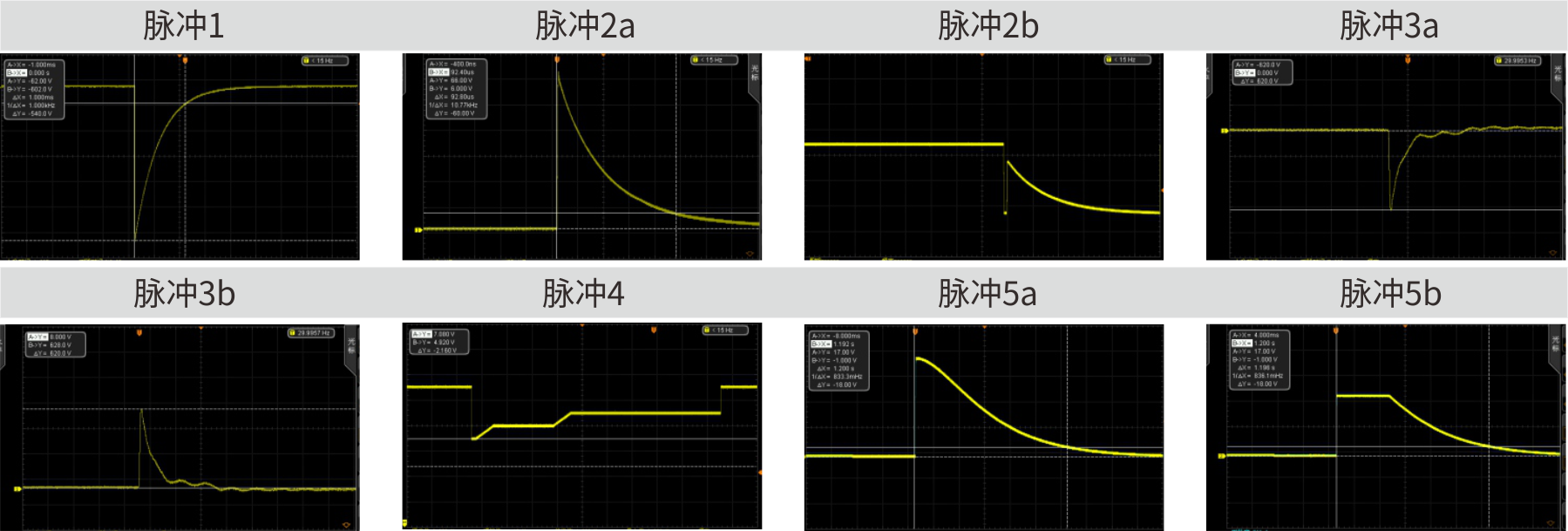

·高度集成，一机实现脉冲1、2a、2b、3a、3b、4、5a、5b、6、7测试
·无需PC单机即可实现全功能测试
·内置车厂标准库
·四象限双极性电源，支持任意编辑波形
·一键排程，多个测试自动衔接，省时省心省力
ISO 7637-2、GB/T 21437.3、GB/T 21437.2、IS0 16750-2、IS0 7637-3、GB/T 28046.2
| EA-PS400系列汽车电子可编程电源应用于汽车电子电气性能试验 | |
| 输出电压 | -40V～+40V四象限双极性 |
| 输出电流 | 10A、30A、50A、100A、200A（根据用户需求） |
| 瞬态电流 | 约为持续电流3~5倍，持续时间1ms~20ms（根据电容容量），超限自动限流 |
| 过流或者短路保护 | 支持 |
| 电压上升沿下降沿时间 | ＜10μs |
| 源阻抗（Ri） | 0mΩ～500mΩ可调。 另支持外置内阻，满足特定车厂标准要求 |
| 阻抗分辨率 | 1mΩ |
| 源阻抗精度 | ＜±5% |
| 输出电压频率 | DC-300kHz |
| 无畸变的交流电压幅值（Vpp） | 100kHz时最大20Vpp ，200kHz时最大10Vpp ，300KHz时最大6Vpp |
| 输出频率精度 | ＜±1% |
| 正频率输出方式 | 固定、线性、对数 |
| 波形上升下降沿时间 | ＜3µs(0-36V) |
| 电压上升速率 | 约12V/µs |
| 纹波噪声 | ＜0.1Vpp |
| 最大输出功率 | 400W～8000W（根据用户需求） |
| 任意波形发生器 | 内置 |
| 功率放大器 | 内置 |
| 功率放大比例 | 1：10 |
| 组合波形编辑 | 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频。 |
| 组合波最小可编辑时间 | 5µs |
| 自由波编辑方式 | Excel、PC端上位机软件、屏界面 |
| 自由波波形点数 | ≤16000000 |
| 自由波可编辑点间隔时间 | 最小0.1µs |
| 自由波编辑软件 | 标配 |
| 自由波格式 | Excel、CSV |
| 示波器数据导入 | 支持 |
| 示波器数据格式 | CSV |
| 可导入波形容量 | 最大16M |
| 带宽 | 300kHz |
| 过热保护 | 支持 |
| 二次开发 | 支持信号触发、支持RS485程控 |
| 接口 | HDMI、USB、RS485、以太网 |
| 接口类型 | 支持高清投屏、支持鼠标、键盘操控、其他 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V/2200V@50Hz/60Hz |
| 外形尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 |
| 重量 |
约19kg（50A） |
| EA-7637汽车电子瞬态干扰发生器应用于汽车电子瞬态传导干扰测试 | |
| Pulse1 | 适用于12V、24V系统 |
| 输出电压（Vs） | -10V ～ -700V |
| 输出电压分辨率 | 1V |
| 输出阻抗（Ri） | 2Ω、4Ω、10Ω、30Ω、50Ω、60Ω、100Ω |
| 脉冲宽度（td） | 50µs、100µs、200µs、300µs、350µs、400µs 、500µs 1000µs、2000µs |
| 上升时间（tr） | 1µs（0.5µs~1.0μs）、3µs（1.5µs＜3µs） |
| 脉冲间隔（t1） | 0.5s～999.9s |
| 耦合网络 | 内置 |
| Pulse2a | 适用于12V、24V系统 |
| 输出电压（Vs） | 10V～ 700V |
| 输出电压分辨率 | 1V |
| 输出阻抗（Ri） | 2Ω、4Ω、10Ω、30Ω、50Ω、 60Ω、100Ω |
| 脉冲宽度（td） | 50µs、100µs、200µs、300µs、350µs、400µs 、1000µs、2000µs |
| 上升时间（tr） | 1µs（0.5µs~1.0μs）、3µs（1.5µs＜3µs） |
| 脉冲间隔（t1） | 0.5s～999.9s |
| 耦合网络 | 内置 |
| DUT电压 | 80V Max |
| DUT电流 | 根据用户需求：30A、50A、100A、200A |
| Pulse3a、Pulse3b | 适用于12V、24V系统 |
| 输出电压（Vs） | 脉冲3a:-10V～-700V 脉冲3b:10V～700V |
| 输出电压分辨率 | 1V |
| 输出阻抗（Ri） | 50Ω |
| 脉冲宽度（td） | 150ns±45ns |
| 脉冲群宽（t4） | 0.1ms～99.9ms |
| 脉冲群宽分辨率 | 0.1ms |
| 脉冲群间隔(t5) | 30ms～9999ms |
| 脉冲群间隔分辨率 | 1ms |
| 上升时间（tr） | 5ns±1.5ns |
| 脉冲频率（f1） | 100～200000Hz |
| 脉冲频率分辨率 | 1Hz |
| 耦合网络 | 内置 |
| DUT电压 | 80V Max |
| DUT电流 | 根据用户需求：30A、50A、100A、200A |
| Pulse5a | 适用于12V、24V系统 |
| 输出电压（Vs） | 10V～210V |
| 输出电压分辨率 | 1V |
| 输出电压精度 | ＜±5% |
| 源阻抗（Ri） | 0.5Ω～40Ω |
| 源内阻分辨率 | 0.1Ω |
| 脉冲宽度（td） | 40ms~9999ms可调节 |
| 上升时间（tr） | 1ms~10ms可调节 |
| 脉冲间隔（t1） | 11s～999s可调节（根据输出电压） |
| 分辨率 | 1ms |
| Pulse5b | 适用于12V、24V系统 |
| 输出电压（Vs） | 10V～210V |
| 抑制电压分辨率 | 1V |
| 上升时间（tr） | 1ms~10ms可调节 |
| 上升时间分辨率 | 1ms |
| 脉冲宽度（td） | 40ms~9999ms可调节 |
| 脉冲宽度分辨率 | 1ms |
| 脉冲间隔时间 | 11s～999s可调节（根据输出电压） |
| 脉冲次数 | 1～99999次 |
| 样品支持电压 | 80V Max |
| 样品支持电流 | 根据用户需求30A、50A、100A、200A |
| 过流或者短路保护 | 支持 |
| 过热保护 | 支持 |
| 通用参数 | |
| 接口 | 以太网、HDMI、USB、RS485等 |
| 二次开发 | 支持以太网、RS485程控 |
| 接口功能 | 支持高清投屏、支持鼠标、远程控制 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V～220V@50/60Hz |
| 外形尺寸 | 4U/19" |
| 重量 | 约15kg |
