a “X类”由有关的标准化技术委员会进行定义。

b “25/30周期”是指“50Hz试验采用25周期”和“60Hz试验采用30周期”。

u 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。

u 在150kHz~80kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。

频率范围150kHz~80MHz

电压跌落测试试验等级

Ø 1类：低电平辐射环境。无线电电台/电视台位于大于1km的距离上的典型电平和低功率发射接收机的典型电平。

Ø 2类：中等电磁辐射环境。用在设备邻近的低功率便携式发射接收机（典型额定值小于1W）。典型的商业环境。

Ø 3类：严酷电磁发射环境。用于相对靠近设备，但距离小于1m的手提式发射接收机（≥2W）。用在靠近设备的高功率广播发射机和可能靠近工、科、医设备。典型的工业环境。

Ø ×类：×是由协商或产品规范和产品标准规定的开放等级。

u 对总尺寸小于0.4m，并且没有传导电缆（如电源线、信号线或地线）的设备，标准规定不需要进行此项试验。比如采用电池供电的设备，当他与大地或其他任何设备没有连接，并且不在充电时使用，则不需要做此项实验，但设备在充电期间也要使用，则必须做此项实验。

u 标准中规定频率范围为150kHz~80MHz，但实际测试的频率范围可根据受试设备的情况分析后确定，当受试设备尺寸比较小时，试验频率最大可以扩展到230MHz。

电压跌落测试试验方法

输出电压为标称值的80﹪时，以上要求只需在最大持续时间为5s期间进行试证。
输出电压为标称值的70﹪和40﹪时，以上要求只需在最大持续时间为3s期间进行试证。
上升和下降时间，以及过冲和欠冲，应在相位角90o和270o处，从0﹪到100﹪，100﹪到80﹪，100﹪到70﹪，100﹪到40﹪和100﹪到0﹪进行切换验证。
相位角的准确度应在0o至360o中以45o为增量的9个相位角上，从0﹪到100﹪和100﹪到0﹪进行切换检验。且在相位角90o 和180o 处，从100﹪到80﹪何80﹪到100﹪，100﹪到70﹪和70﹪到100﹪，以及100﹪到40﹪和40﹪到100﹪进行切换验证。
EUT 应按每一种选定的试验等级和持续时间组合，顺序进行三次电压暂降或中断试验，最小间断10s（两次试验之间的间隔）均应在每个典型的工作模式下进行试验。
对于电压暂降，电源电压的变化发生在电压过零处，和由有关专业标准化技术委员会或个别产品规范中认为需要附加测试的几个角度，每相优先选择45o、90o、135o、180o、225o、270o、和315 o。对于短时中断，由有关专业标准化技术委员会根据最坏情况来规定角度，如果没有规定，建议任选一相，在相位角为0o时进行测试。
对于三相系统的短时中断试验，三相应同时进行试验。
对于单相系统的电压暂降试验，电压根据条款要求进行试验，这意味着降进行一系列的试验。
对于具有中线的三相系统的电压暂降试验，根据条款每次单独测量一个电压（相一线，相一相），这意味着进行六个不同系统的试验）。
对于不具有中线的三相系统的电压暂降试验，根据条款5.1，每次单独对相-相电压进行试验，这意味着进行三个不同系列的试验)。
注：对于三相系统，在相线对相线电压的暂降过程中，电压的变化最好在其他一个或者两个电压上进行。
对于带有一根以上电源线的EUT，在每根电源线都应的单独进行试验。
对EUT进行每种规定的电压变化试验，应在最典型的运行方式下进行三次试验，其间隔10s。
以上是关于电压暂降和短时中断抗扰度试验（电压跌落测试）项目标准、等级、方法的介绍。

电压跌落测试设备

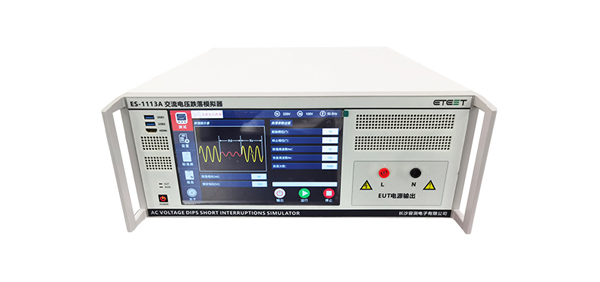

ES-1113A 单相电压跌落变化模拟器

ES-1130B 三相电压跌落模拟器
