电快速脉冲群抗扰度试验，是模拟电网中众多机械开关在切换感性负载时所产生的干扰。这类干扰的特点是：成群出现的窄脉冲、脉冲的重复频率较高（kHz-MHz级）、上升沿陡峭（ns级）、单个脉冲的持续时间短暂（10-100ns级）、幅度达到kV级。成群出现的窄脉冲可对半导体器件的结电容充电，当能量积累到一定程度后可引起线路或设备出错。试验时将脉冲叠加在电源线（通过耦合/去耦网络）和通信线路（通过电容耦合夹），对设备形成干扰。

电快速脉冲群抗扰度试验等级

电快速脉冲群抗扰度试验方法
受试设备（EUT）的试验部分主要包括设备的供电电源端口、保护接地（PE）、信号和控制端口。

试验环境布置
根据IEC61000-4-4   GB/T17626.4标准要求，电快速瞬变脉冲群试验，需在参考地平面上进行，除了铜板和铝板外，其他参考地金属板厚度不小于0.65mm。
参考地平面需要良好连接大地，试验设备也需要接地
设备电源输出端口到DUT距离不能超过0.5m±10%，线束过长可能会造成能量衰减
DUT线束过长，折扎时禁止绕成圈，防止绕圈而形成电感，造成脉冲能量衰减

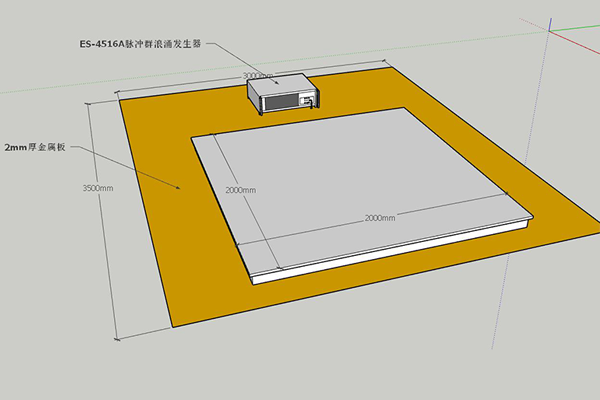

落地式设备试验布置

台式设备试验布置

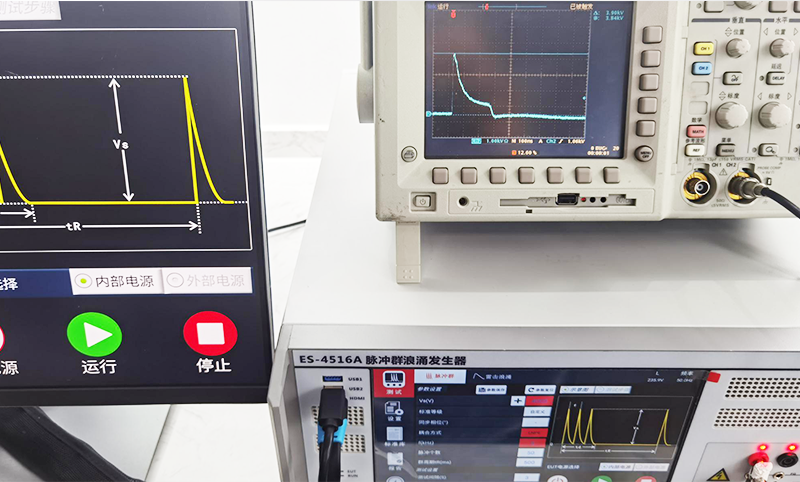

电快速脉冲群抗扰度试验实测波形

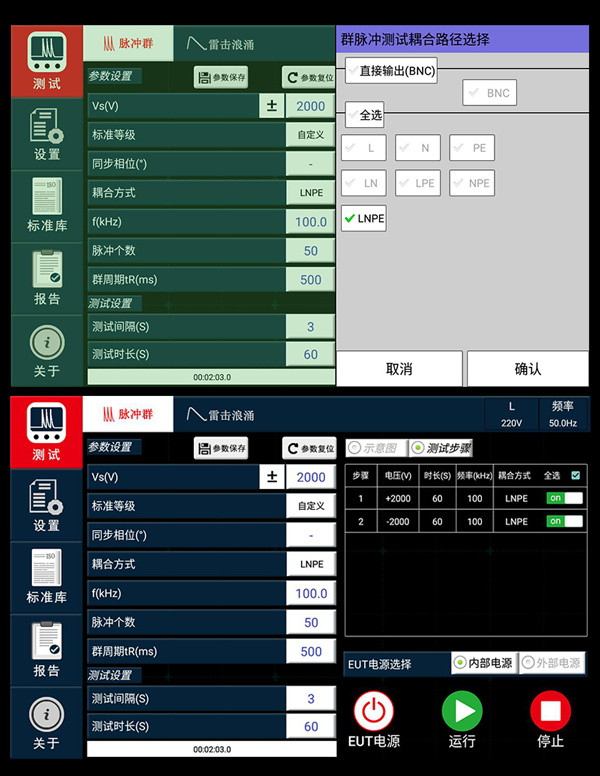

内置耦合方式

用户可选择源直接输出，或者通过耦合去耦合网络输出，耦合路径可全选或者根据需要选择。
支持多种耦合路径，用户可在测试过程中，可以自由勾选开启或者关闭耦合路径。
当前试验中的耦合路径会在耦合方式界面中显示。
