交流/直流电源端口的耦合/去耦网络
耦合/去耦网络特性

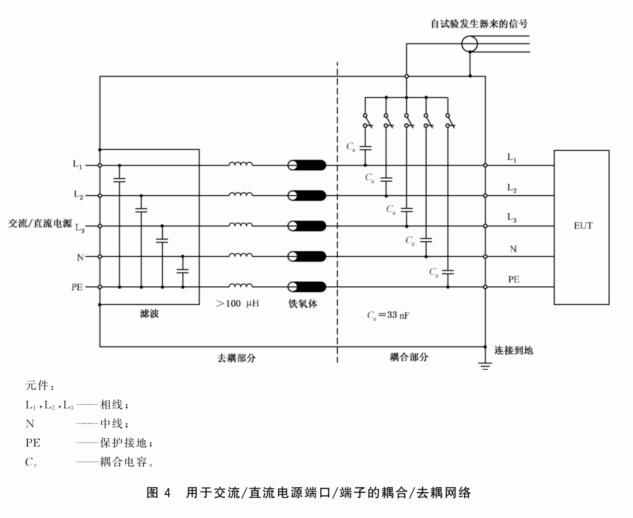

耦合/去耦网络用于交流/直流电源端口的试验。 电路图(以三相供电电源为例)在图4中给出。
典型耦合/去耦网络特性如下：
——铁氧体的去耦电感 >100μH；
——耦合电容 33 nF。
耦合/去耦网络特性校准
GB_T17626.4标准中6.2.3给出的测量设备也应用于耦合/去耦网络特性的校准。
应使用符合6.2.3要求的发生器校准耦合/去耦网络（关于校准的不确定度参见附录C）
应在共模耦合方式下校准波形，即将瞬态脉冲同时耦合到所有线。对每个耦合线，应在耦合/去耦 网络的每个输出端（L1·L2·L3 ,N和PE）连接50Ω端对参考地分别校准波形。下图出了5个校准 测量之一，即L1对参考地校准。
注1：对每个耦合线分别进行验证，确保每根线功能正常且被校准。
注意应使用同轴适配器连接CDN的输岀。
CDN的输出和同轴适配器之间的连接应尽可能短，不超过0.1m.
将发生器的输出电压设置为标称值4kV，然后进行校准。发生器连接到耦合/去耦网络的输入端。 耦合/去耦网络的每个输出端（通常连接到EUT）依次端接一个50Ω端负载，其他输出端开路。记录每个极性的峰值电压和波形。
脉冲的上升时间应为（5.5±l.5）ns。
脉冲宽度应为（45±15）ns。
按照表2,峰值电压应为（2士O.2）kV。
注2：以上显示的值为CDN校准方法的结果。
断开受试设备和供电网络的连接，发生器设置在4 kV,耦合/去耦网络设置在共模耦合.即把瞬变 脉冲同时耦合到所有线路，每个输入端子（L，L2，L3，N到PE）分别端接50 Q时，在耦合/去耦网络电
源输入端测量的剩余电压不应超过400 V。
容性耦合夹
概述
耦合夹能在与受试设备端口的端子、电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况 下将电快速瞬变脉冲群耦合到受试线路。
耦合夹的耦合电容取决于电缆的直径、材料和屏蔽（如果存在）。
该装置由盖住受试线路电缆（扁平型或圆型）的夹板（例如用镀锌钢、黄铜、铜或铝板制成）组成，并 且应放置在接地参考平面上。接地参考平面的周边至少应超出耦合夹0.1 m。
耦合夹的两端应具有高压同轴连接器，其任一端均可与试验发生器连接。发生器应连接到耦合夹 最接近受试设备的那一端。
当耦合夹只有一个高压同轴连接器，则高压同轴接头端应离受试设备最近。
耦合夹本身应尽可能地合拢,以提供电缆和耦合夹之间最大的耦合电容。

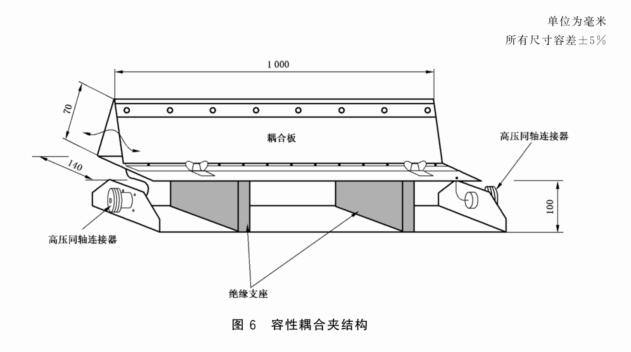

图6给出了耦合夹的机械结构.应使用以下的尺寸：
——底部耦合板高度：（100±5）mm；
底部耦合板宽度：（140±7）mm；
——底部耦合板长度：（1000±50）mmo
对在信号和控制端口上的连接线的试验要采用耦合夹的耦合方式。只有当6.3定义的耦合/去耦 网络不适用时，耦合夹的耦合方式也可用于电源端口的试验（见7.3.2.1）。
容性耦合夹
容性耦合夹的校准
6.2.3给出的测量设备也应用于容性耦合夹特性的校准。

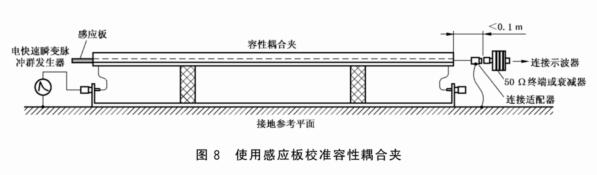

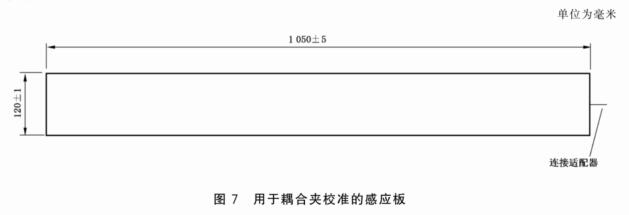

应将一块感应板（如图7）插入耦合夹中，并用由低电感接地的连接适配器接到测量终端或衰减器。 布置如图8所示。
感应板为一块120 mmX 1050 mm且厚度最大为0.5 mm的金属片，其正、反用0.5 mm厚的介质 板绝缘。为避免耦合夹与感应板接触,感应板所有面的绝缘材料应至少耐压2.5 kVo其一端通过最长 为30 mm长的低阻抗连接与适配器相连接。感应板应放置在容性耦合夹中，连接端应与底部耦合板边 缘对齐。连接适配器应通过低阻抗接到参考地平面，用于50 C同轴测量终端或衰减器接地。感应板和 50 Q测量终端或衰减器之间的距离不应超过0.1 m。
注：上耦合板与感应板之间的间隙是不重要的。
校准波形应使用一个单独的50Ω终端。
应使用符合6.2.2和6.2.3要求的发生器校准容性耦合夹。
进行校准时发生器输出电压设定为2 kV。
发生器连接到容性耦合夹输入端。
记录位于耦合夹另一端的感应板输出峰值电压与波形参数。
波形特性应符合以下要求：
•上升时间（5±1.5）ns；
•脉冲宽度（50 士 15）ns；
•峰值电压（1000 士 200）V。
